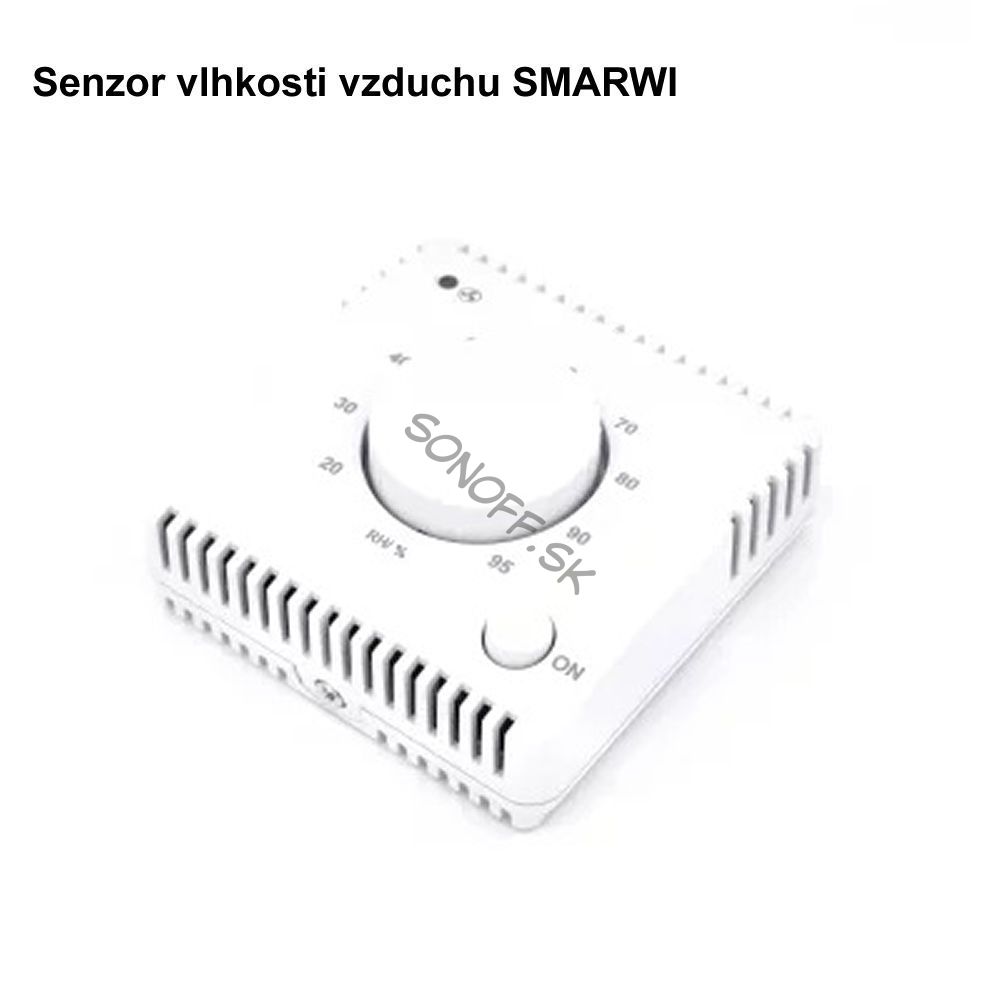

Snímač vlhkosti pre SMARWI

Kontrola vlhkosti v interiéroch
Toto interiérové čidlo je upravené pre priamu spoluprácu so systémom Smarwi a umožňuje sledovať relatívnu vlhkosť vzduchu v miestnosti. Pokiaľ vlhkosť prekročí nastavenú hodnotu, čidlo odovzdá signál Smarwi, ktorý otvorí okno pre zlepšenie vetrania.

SN130 je praktickým riešením pre priestory, kde hrozí kondenzácia vlhkosti a tvorba plesní – napríklad v kúpeľniach, kuchyniach, toaletách alebo práčovniach.

Súčasťou čidla je tiež tlačidlo pre manuálne zopnutie záťaže – jedným stlačením aktivujete výstup na dobu približne 10 ±1 minút. Túto funkciu môžete využiť napríklad na okamžité spustenie vetrania bez čakania na automatický režim.

Aká je optimálna relatívna vlhkosť vzduchu?
Spálne a obývacie izby: 40 – 60 %. Kúpeľňa: často krátkodobo vyššia vlhkosť, dôležité ale rýchlo vetrať. Sklady, komory: okolo 50%. Pod 40%: vzduch je príliš suchý - vysušuje sliznice, kožu a dráždi dýchacie cesty. Nad 60–65 %: môže dochádzať ku kondenzácii vody na stenách a vzniku plesní.

Bezpečné a jednoduché napájanie
Naše čidlo umožňuje napájanie priamo z 12 V DC zdroja Smarwi.

nie je nutná samostatná zásuvka
odpadá práca s napätím 230 V
inštaláciu zvládne aj laik bez odbornej kvalifikácie.
Napájacie aj signálne pripojenie zaisťuje jeden spoločný prepojovací kábel.

Čo označuje RH?
Relatívna vlhkosť (označovaná skratkou RH, z anglického Relative Humidity) udáva, koľko vlhkosti je vo vzduchu. Keď je relatívna vlhkosť 100%, vzduch už viac vody pojať nevie a začne sa zrážať – napríklad na oknách. Pri nižších hodnotách je vzduch suchší.

Výhody integrovaného riešenia
Bezpečné nízkonapäťové zapojenie
Meranie vlhkosti s nastaviteľným prahom aktivácie
Priame prepojenie s ovládacím tlačidlom Smarwi
Možnosť ručnej aktivácie vetrania stlačením tlačidla na čidle
Nenápadné prevedenie vhodné do bytových priestorov

Koľko snímačov je možné pripojiť?
Do systému Smarwi môžete pripojiť vždy len jeden snímač. Vyberte si to, ktoré pre svoj domov najviac potrebujete. Kombinovať viac čidiel súčasne nie je možné.

Snímač ľahko zapojíte sami v 5 krokoch
1. Príprava tlačidla
Odpojte napájací konektor tlačidla. Zložte magnetický kryt zo zadnej strany zariadenia. Vyskrutkujte štyri skrutky v rohoch (krížový skrutkovač PZ1). Zložte zadný kryt tlačidla.
2. Vybratie pôvodnej doštičky
Vyberte elektronickú dosku s tlačidlom a zapojeným káblom. Opatrne odpojte obdĺžnikový kábel z konektora.
3. Inštalácia čidla
Kábel snímača prevlečte otvorom v doštičke smerom ku konektoru. Pripojte konektor snímača k elektronickej doske. Čierny kábel musí smerovať od napájacieho konektora von! Vložte dosku späť do puzdra tak, aby zapadla na pôvodné miesto.
4. Dokončenie montáže
Vráťte zadný kryt na tlačidlo. Zaskrutkujte štyri skrutky. Nasaďte magnetický kryt späť. Zapojte napájací konektor.
5. Nastavenie a uvedenie do prevádzky
Na čidle nastavte požadované parametre (napr. typ aktivácie). Po zapojení a inicializácii systému bude vaša Smarwi fungovať rovnako ako predtým, ale navyše bude možné ho aktivovať pripojeným čidlom.

Technické špecifikácie
Napájanie: 12 V DC
Spotreba: Hysterézia: 5% RH
Rozsah nastavenia vlhkosti: 20 – 95 % RH
Prevádzková teplota: 0 – 40 °C
Prevádzková vlhkosť: 0 – 95 % RH, nekondenzujúca
