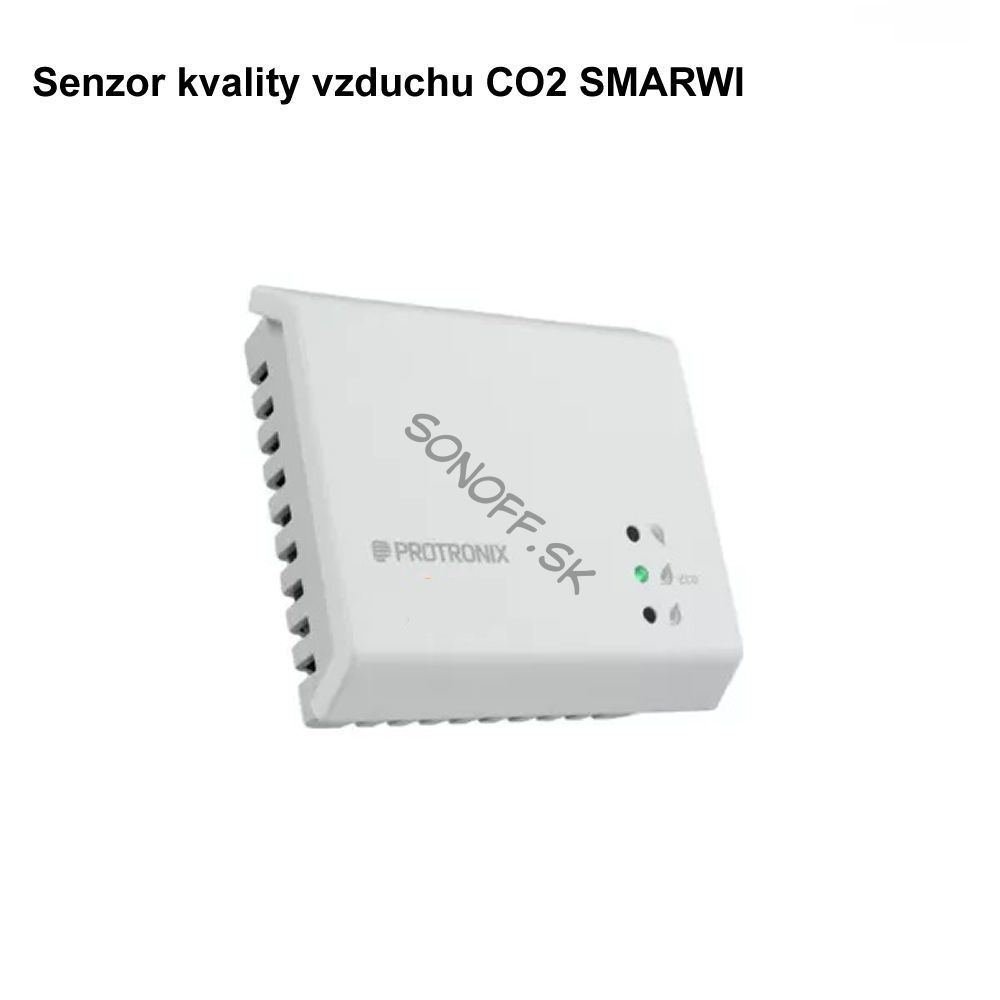

Snímač kvality vzduchu CO₂ pre SMARWI

inteligentné čidlo CO₂ pre zdravší vzduch a automatické vetranie
Toto priestorové čidlo je navrhnuté a upravené tak, aby sa plne integrovalo so systémom Smarwi pre automatizované vetranie a ovládanie okien. Je vybavené senzorom, ktorý sleduje koncentráciu oxidu uhličitého (CO₂) vo vzduchu. Pri prekročení nastavených medzí čidlo automaticky odovzdáva informáciu ovládaču Smarwi, ktorý otvorí okno pre zlepšenie vetrania. CO₂ je spoľahlivý ukazovateľ kvality vnútorného prostredia a obsadenosti miestnosti. Vysoké hodnoty (nad cca 1200 ppm) znižujú sústredenosť, spôsobujú únavu, bolesti hlavy a pod.

Štart čidla
Po zapnutí krátko zablikajú všetky kontrolky. Do jednej minúty je senzor pripravený na používanie a počas štyroch dní nepretržitej prevádzky dosiahne svoju maximálnu presnosť.

Signalizácia poruchy
Pokiaľ sa trvalo rozsvietia všetky kontrolky zároveň, znamená to poruchu senzora.

Nastavenie spínacej úrovne relé
Relé je možné jednoducho nastaviť pomocou otočného voliča:

Rozsah nastavenia: 0–100 % zodpovedá zvolenému rozsahu koncentrácie CO₂ (napr. 0–2000 ppm).
Zopnutie: relé sa zopne vždy, keď koncentrácia CO₂ prekročí nastavenú hodnotu.
Rozopnutie: relé sa rozopne, akonáhle hodnota klesne pod nastavenú úroveň zníženú o hysteréziu (5 % z celého rozsahu).
Minimálne oneskorenie: medzi jednotlivými zmenami stavu relé je vždy najmenej 2 minúty.
Pokiaľ je nastavený rozsah 0–2000 ppm a volič je na 50 %, zodpovedá to spínacej hodnote 1000 ppm. Relé zopne pri prekročení tejto hranice. Relé sa rozopne, až keď koncentrácia CO₂ klesne pod 900 ppm (1000 ppm – 5 % z rozsahu = 1000 – 100).

Samokalibrácia senzora CO₂
Senzor je vybavený funkciou automatickej kalibrácie, ktorá priebežne upravuje meranie a eliminuje vplyv starnutia jednotlivých častí. Užívateľ sa tak nemusí starať o ručnú kalibráciu - čidlo si uchováva presnosť po celú dobu svojej životnosti. Funkcia je aktívna pri trvalom pripojení k napájaniu.

Svetelná indikácia kvality vzduchu
Biele svetlo – koncentrácia CO₂ pod 600 ppm
vzduch je veľmi čistý, obsah CO₂ je nízky z pohľadu úspor energie však nie je nutné udržiavať takto nízku hodnotu
Zelené svetlo – koncentrácia medzi 600 a 1200 ppm
ideálny pomer medzi zdravým vnútorným prostredím a spotrebou energie na vetranie komfort užívateľov zostáva zachovaný
Žlté svetlo – koncentrácia nad 1200 ppm
zvýšený obsah CO₂ zhoršuje kvalitu vzduchu môže sa prejaviť únavou, nižšou schopnosťou sústredenia a pri dlhodobom pôsobení aj zdravotnými ťažkosťami

Koľko snímačov je možné pripojiť?
Do systému Smarwi môžete pripojiť vždy len jeden snímač. Vyberte si to, ktoré pre svoj domov najviac potrebujete. Kombinovať viac čidiel súčasne nie je možné.

Výhody integrovaného riešenia
Bezpečné nízkonapäťové zapojenie
Automatická kontrola úrovne kvality vzduchu
Priame prepojenie s ovládacím tlačidlom Smarwi
Možnosť ručnej aktivácie vetrania stlačením tlačidla na čidle
Nenápadné prevedenie vhodné do bytových priestorov

Snímač ľahko zapojíte sami v 5 krokoch
1.Príprava tlačidla
Odpojte napájací konektor tlačidla. Zložte magnetický kryt zo zadnej strany zariadenia. Vyskrutkujte štyri skrutky v rohoch (krížový skrutkovač PZ1). Zložte zadný kryt tlačidla.

2.Vybratie pôvodnej doštičky
Vyberte elektronickú dosku s tlačidlom a zapojeným káblom. Opatrne odpojte obdĺžnikový kábel z konektora.

3. Inštalácia čidla
Kábel snímača prevlečte otvorom v doštičke smerom ku konektoru. Pripojte konektor snímača k elektronickej doske. Čierny kábel musí smerovať od napájacieho konektora von! Vložte dosku späť do puzdra tak, aby zapadla na pôvodné miesto.

4. Dokončenie montáže
Vráťte zadný kryt na tlačidlo. Zaskrutkujte štyri skrutky. Nasaďte magnetický kryt späť. Zapojte napájací konektor.

5.Nastavenie a uvedenie do prevádzky

Technické špecifikácie
Napájanie: 12 V DC
Maximálny príkon: max. 1,5 W
Voliteľný rozsah: 400 – 1 000 / 2 000 / 5 000 ppm
Prevádzková teplota: 0 – 50 °C
Prevádzková vlhkosť: 5 – 95 % RH
Skladovacia teplota: -20 – 60 °C
Očakávaná životnosť: > 10 rokov
Automatické zhasínanie LED v noci
Pracuje na pokročilom optickom princípe NDIR
