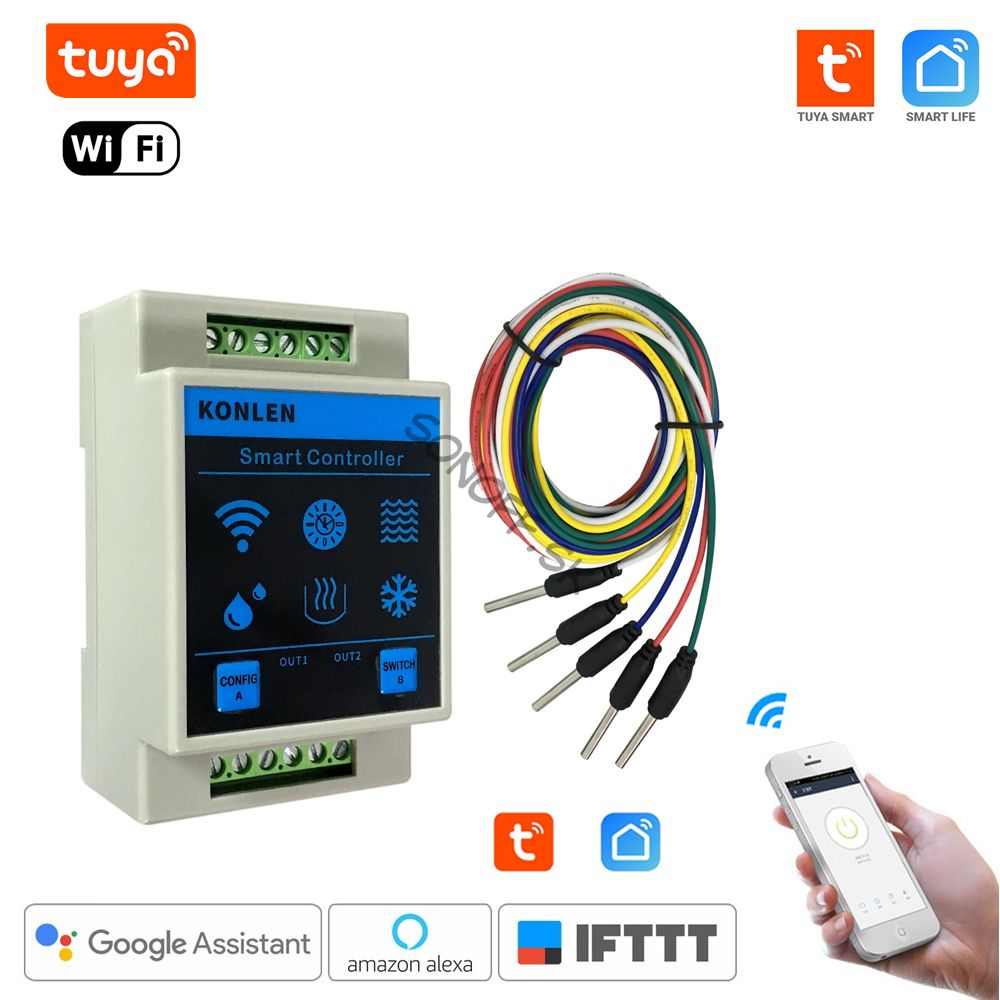

WiFi Tuya smart life ovládač hladiny vody

Produkt je vhodný pre rôzne príležitosti na kontrolu hladiny vody, ako je systém HVAC, proces teplej vody, mestská kanalizácia, kotol, vodná veža, zásobník, zavlažovanie atď.

Parametre:

1. Dohľad v reálnom čase: APP môže zobraziť aktuálnu hladinu vody,

2. Zapnite/vypnite zariadenie (relé 1) na diaľku cez App. Používatelia ho môžu ovládať aj zapínaním/vypínaním pomocou manuálneho prepínacieho tlačidla B.

3. Dva reléové výstupy: Relé 1 riadi hladinu vody, Relé 2 na ochranu proti suchému ohrevu.

4. Prednastavený pracovný režim „Pridať vodu“ alebo „Pumpovať vodu“, môže automaticky zapnúť/vypnúť relé 1, keď dosiahne prednastavenú hodnotu hladiny vody.

5. Nastavte hornú a dolnú hraničnú hodnotu alarmu hladiny vody cez APP, upozornenie na alarm v reálnom čase do smartfónu používateľa.

5. Môže nastaviť spustenie relé 1 alebo oneskorenie pracovného času.

A: Konfiguračné tlačidlo WIFI

B: Zapnutie/vypnutie reléového výstupu 1: Používatelia môžu stlačiť tlačidlo B na manuálne zapnutie/vypnutie relé 1.

Ručný spínač B je účinný len vtedy, keď je aktuálna hladina vody medzi prednastavenou štartovacou a vypínacou hodnotou hladiny vody.

C: Indikátor konfigurácie WIFI/ Indikátor stavu reléového výstupu 1

D: Indikátor stavu reléového výstupu 2

Poznámka:

Terminál 1: Nepoužíva sa.

Terminál 2: 100% hladina vody

Terminál 3: 75% hladina vody

Terminál 4: 50% hladina vody

Terminál 5: 25% hladina vody

Terminál 6: Verejný vodovod (COM)

Terminál 7,8: Reléový výstup 1 (normálne otvorený)

Terminál 9,10: Reléový výstup 2 (normálne otvorený)

Svorka 11,12: Napájanie AC220V (k dispozícii pre rozsah AC210V až 240V).

Stúpajúca hladina vody: hladina vody < 25 % elektróda; Zobrazenie aplikácie 0 %; dosah na 25 %, zobrazenie aplikácie 25 %; dosah na 50 % , zobrazenie aplikácie 50 %; dosah na 100 %, zobrazenie aplikácie 100 %.

Zníženie hladiny vody: Hladina vody pod 100 %, zobrazenie aplikácie 75 %; pod 75 %, zobrazenie aplikácií 50 %; pod 50 %, zobrazenie aplikácie 25 %, pod 25 %, zobrazenie aplikácie 0 %.

Reléový výstup 1 (svorka 7.8) je normálne spojený s vodnými čerpadlami, ktoré sa používajú na ovládanie zapínania a vypínania vodného čerpadla.

Reléový výstup 2 (svorka 9.10) sa používa na ochranu proti suchému ohrevu proti vode.

V režime pridávania vody automatické zapnutie/vypnutie ohrievača. Keď je hladina vody nižšia ako 25 %, automaticky vypne reléový výstup 2, keď je hladina vody ≥25 %, automaticky sa oneskorí zapnutie relé 2 o 15 s. V režime čerpania vody je relé 2 iba výstupom alarmu.

Balenie obsahuje:

• Manual: v angličtine
• Wifi ovládač hladiny vody z možnostou montáže na DIN lištu
• 5 snímačov hladiny vody s rôznou dĺžkou kábla.

Poznámka:

• Biely kábel: 3,5 metra
• Červený kábel: 3,1 metra
• Žltý kábel: 2,3 metra
• Zelený kábel: 1,1 metra
• Modrý kábel: 1 meter

Používatelia si môžu kábel predĺžiť sami, ak dĺžka kábla nestačí. Maximálna dĺžka kábla, ktorý je možné predĺžiť, je 30 metrov.

Technická Špecifikácia

•  Veľkosť ovládača: 89 mm x 55 mm x 44 mm
• Napájacie napätie: AC220V (dostupný rozsah 210V až 240V)
• Spotreba energie: menej ako 2W
• Obmedzená doba chodu reléového výstupu 1: 0 až 720 minút nastaviteľná pomocou aplikácie. Postup každého nastavenia je 5 minút, 0, 5, 10, 15, .............710, 715, 720
• Nastavenie časového oneskorenia reléového výstupu 1: 0 až 30 sekúnd nastaviteľné cez App.
• Reléové výstupy: dva reléové výstupy (normálne otvorené)
• Kapacita kontaktného prúdu je 10A pre odporovú záťaž a 2A pre indukčnú záťaž. Môže ovládať 2000W odporovú záťaž alebo 500W motor / vodné čerpadlo. Väčšie zaťaženia vyžadujú rozšírenie AC stykača.
• Pracovné prostredie: -10 ℃ až +50 ℃
• WIFI 2,4 GHz b/g/n, nepodporuje 5G WIFI.
