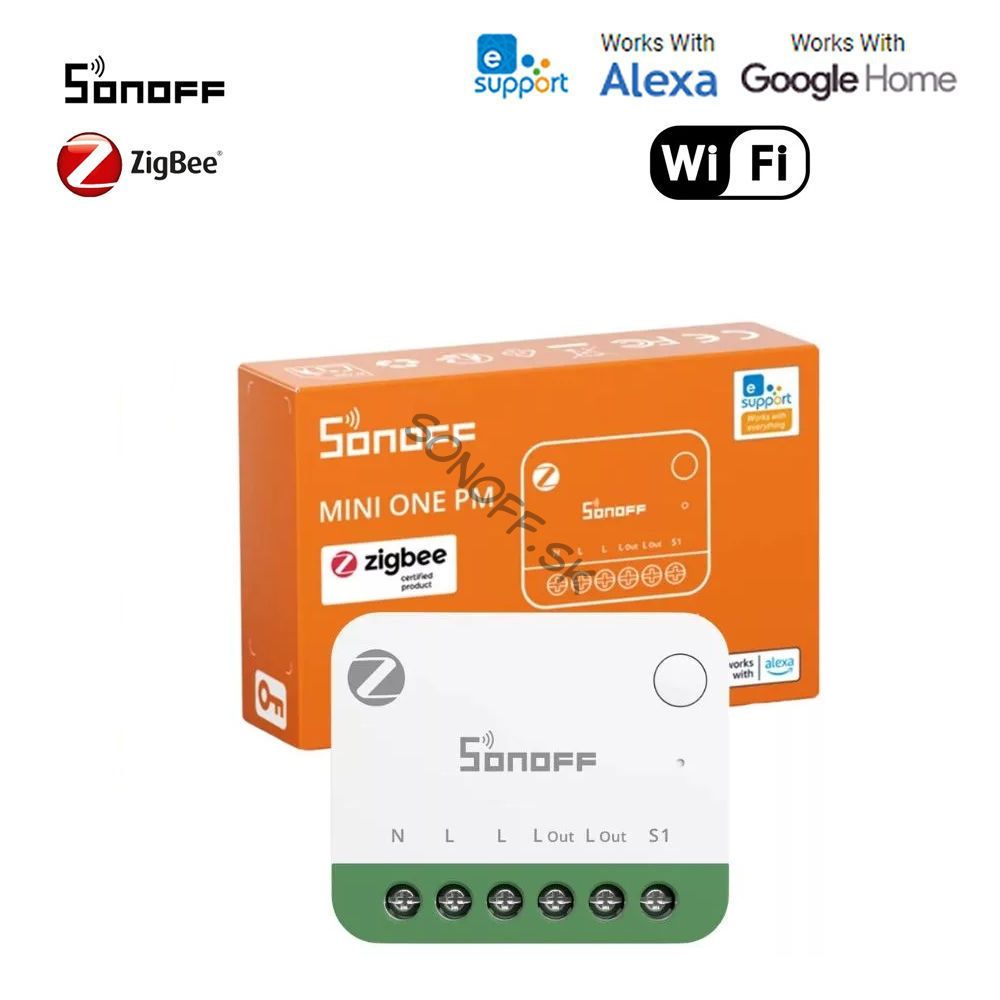

Sonoff MINI ONE PM – Reléový modul, 1-obvodový, s monitorovaním spotreby energie, Zigbee, Bluetooth (MINI-ZB1GSP)

SONOFF MINI ONE PM (MINI-ZB1GSP) je inteligentné relé Zigbee 3.0 s jednou zapustenou montážou a monitorovaním energie. Zariadenie pracuje v jednofázovej elektrickej sieti so striedavým napätím 100 – 240 V a dokáže spínať odporové záťaže s menovitým prúdom až 16 A. Na prevádzku sú potrebné fázové aj nulové vodiče.

Relé meria sieťové napätie, prúd, okamžitý výkon a spotrebovanú energiu. Obojsmerné meranie zaznamenáva energiu odoberanú zo siete oddelene od energie prenášanej v opačnom smere, vďaka čomu je vhodné nielen na monitorovanie elektrických záťaží, ale napríklad aj na sledovanie výroby zásuvných balkónových solárnych systémov. Dva paralelné terminály L Out patria k rovnakému reléovému výstupu, a preto ich nemožno ovládať ako samostatné obvody.

Vstup spínača je možné použiť s prepínačmi aj tlačidlami. Voliteľné režimy impulzu, hrany a sledovania umožňujú prispôsobiť prevádzku existujúcemu nástennému spínaču. Režim oddeleného relé oddeľuje vstup externého spínača od výstupu relé, čo umožňuje použitie udalostí nástenného spínača v automatizácii bez prerušenia napájania zariadení, ako sú inteligentné žiarovky.

MINI-ZB1GSP využíva komunikáciu Zigbee 3.0 a ako Zigbee router napájaný zo siete preposiela dátovú prevádzku iných zariadení v rámci sieťovej siete. V režime Turbo pracuje so zvýšeným rádiovým prenosovým výkonom. Vstavané pripojenie Bluetooth sa používa na párovanie a na lokálne pripojenie eWeLink Proximity Mode. Telefón sa môže pripojiť priamo k zariadeniu, keď brána Zigbee nie je k dispozícii alebo je sieťové pripojenie nestabilné. V súčasnosti musí mať telefón na používanie tejto funkcie aspoň nejaký druh prístupu na internet alebo predplatné mobilných dát.

O spoločnosti SONOFF

Spoločnosť SONOFF vyrába zariadenia pre inteligentnú domácnosť, zapustené reléové moduly, merače energie, nástenné vypínače, senzory Zigbee, brány a ovládacie panely. Jej produktový rad zahŕňa zariadenia využívajúce komunikáciu Wi-Fi, Zigbee a Matter.

Zariadenia výrobcu sú primárne navrhnuté pre platformu eWeLink. Mnohé produkty SONOFF Zigbee je možné použiť aj s Home Assistant, Zigbee2MQTT, ZHA, SmartThings a ďalšími kompatibilnými systémami Zigbee.

Kľúčové vlastnosti produktu

Komunikácia Zigbee 3.0: Relé funguje aj ako router Zigbee, preposiela dátovú prevádzku z iných zariadení Zigbee a zlepšuje pokrytie, stabilitu a spoľahlivosť komunikácie sieťovej siete.
Dodatočná inštalácia: Vďaka kompaktným rozmerom ho možno nainštalovať do nástennej krabice za vypínač alebo zásuvku. Môže sa použiť na ovládanie osvetlenia, ventilátorov, kúrenia a iných jednofázových obvodov.
Monitorovanie energie: Meria napätie, prúd a výkon v reálnom čase a zároveň poskytuje históriu energie a grafy. Zaznamenané údaje je možné exportovať.
Obojsmerné meranie energie: Samostatne sleduje spotrebovanú energiu a energiu prenesenú v opačnom smere, vďaka čomu je vhodné na monitorovanie výroby menších solárnych systémov.
Sledovanie nákladov na elektrinu: Je možné nakonfigurovať vlastnú menu, jednotkovú cenu a časovú tarifu. eWeLink zobrazuje vypočítané náklady a ich zmeny v grafoch.
Elektrická ochrana: Ochrana proti nadprúdu, prepätiu, podpätiu, preťaženiu a prehriatiu vypne reléový výstup pri dosiahnutí nakonfigurovanej prahovej hodnoty.
Integrácia s domácim asistentom: Možno pripojiť k lokálnemu systému inteligentnej domácnosti pomocou ZHA alebo Zigbee2MQTT.
Režim priblíženia Bluetooth: Aplikácia eWeLink môže pristupovať k zariadeniu priamo cez Bluetooth, keď nie je k dispozícii brána Zigbee alebo sieťové pripojenie.

Protokoly inteligentnej domácnosti a kompatibilita platforiem

Zigbee 3.0: Používa bezdrôtovú komunikáciu založenú na štandarde IEEE 802.15.4. Pre bežnú diaľkovú prevádzku je potrebná kompatibilná brána alebo koordinátor Zigbee.
Zigbee router: Relé napájané zo siete preposiela dátovú prevádzku z iných koncových zariadení Zigbee. Výrobca udáva komunikačný dosah až 180 m v otvorenom priestore v predvolenom režime a až 250 m v režime Turbo.
Bluetooth: Používa sa na párovanie a priamy prístup k blízkym zariadeniam eWeLink. Nefunguje ako všeobecný protokol Bluetooth pre inteligentnú domácnosť a nenahrádza koordinátor Zigbee pre úplnú integráciu systému.
Režim blízkosti: Telefón sa môže pripojiť priamo k relé cez Bluetooth, ak je brána Zigbee offline alebo je sieťové pripojenie nestabilné. V tomto režime sú k dispozícii základné funkcie ovládania a konfigurácie.
eWeLink: S kompatibilnou Zigbee bránou SONOFF je k dispozícii prepínanie, monitorovanie energie, história energie, správa taríf, plánovanie, elektrická ochrana, scény a zdieľanie zariadení.
Odporúčané brány SONOFF: ZBBridge-P, ZBBridge-U, NSPanel Pro a iHost.
Koordinátory SONOFF USB: Možno ich použiť so systémami Home Assistant alebo eWeLink CUBE vrátane ZBDongle-P, ZBDongle-E, Dongle Plus MG24, Dongle Lite MG21 a Dongle Max.
Domáci asistent: Možno pripojiť prostredníctvom integrácie Zigbee2MQTT alebo ZHA. Ovládanie relé, namerané údaje a niekoľko konfiguračných funkcií je možné použiť v lokálnych automatizáciách.
Zigbee2MQTT: Podporuje stav relé, stav zapnutia, typ externého spínača, režim oddeleného relé, krokovanie, turbo režim, údaje o napätí, prúde, výkone a energii, ako aj viacero stavov ochrany a diagnostiky.
Integrácia MQTT: Pri použití Zigbee2MQTT je možné stav relé a namerané údaje spravovať prostredníctvom správ MQTT. Pripojenie MQTT vytvára Zigbee2MQTT, nie samotné relé.
ZHA: Možno použiť v sieti ZHA pre domáceho asistenta. Pre kompletnú sadu funkcií od výrobcu môže byť potrebný skript minizb1gsp.py od spoločnosti SONOFF.
Väzba Zigbee: Priame pripojenie je možné vytvoriť s kompatibilným zariadením Zigbee. Podľa príkladu výrobcu môže tlačidlo SNZB-01M priamo ovládať relé po počiatočnom nastavení domáceho asistenta bez neustáleho zapojenia automatizačného centra.
Samsung SmartThings: Možno použiť s Aeotec Smart Home Hub V3. Podporované je ovládanie zapnutia/vypnutia, zatiaľ čo zobrazenie údajov o energii vyžaduje import samostatného skriptu SmartThings.
Amazon Alexa: Možno priamo spárovať so zariadeniami Echo Plus 2. generácie, Echo 4. generácie a Echo Show 2. generácie so vstavanými rozbočovačmi Zigbee. Alexa podporuje ovládanie zapnutia/vypnutia, ale údaje o monitorovaní spotreby energie nie sú k dispozícii.
Google Home: Dá sa ovládať prostredníctvom prepojenia cloudového účtu po pripojení k bráne SONOFF Zigbee a účtu eWeLink.
IFTTT: Prepínanie relé a zmeny stavu je možné použiť v automatizáciách IFTTT prepojením účtu eWeLink.
Matter Bridge: Môže byť vystavený platformám Matter prostredníctvom systému ZBBridge-U, iHost alebo eWeLink CUBE s použitím koordinátora SONOFF Zigbee.
Apple Home: Možno používať cez kompatibilný SONOFF Matter Bridge. MINI-ZB1GSP nie je samo o sebe zariadenie Matter.
Lokálna prevádzka: Pri použití s Home Assistant a lokálnym koordinátorom Zigbee je možné riadiť relé a údaje o meraní prúdu bez internetového pripojenia.

Inteligentné funkcie

Diaľkové ovládanie zapnutia/vypnutia: Reléový výstup je možné ovládať z aplikácie eWeLink alebo pripojeného systému inteligentnej domácnosti.
Monitorovanie aktuálneho stavu: Systém zobrazuje, či je relé zapnuté alebo vypnuté.
História energie: eWeLink ukladá v cloude údaje o energii za dobu až jedného roka a zobrazuje ich v hodinových, denných alebo mesačných prehľadoch.
Záznam údajov offline: Ak nie je pripojenie Zigbee k dispozícii, relé pokračuje v lokálnom ukladaní údajov o energii. Údaje sa synchronizujú po obnovení pripojenia. Počas úplného výpadku napájania nie je možné zaznamenávať žiadne údaje.
Export údajov: Údaje o energii a správy o nákladoch na elektrinu je možné exportovať vo formáte vhodnom na spracovanie v Exceli.
Fixná tarifa: Je možné nakonfigurovať vlastnú menu a jednotnú sadzbu elektriny.
Časovo závislá tarifa: Rôznym časovým obdobiam je možné priradiť rôzne sadzby elektriny.
Správa o nákladoch: eWeLink vytvára podrobné grafy nákladov na základe nameranej energie a nakonfigurovanej tarify.
Plánovanie: Automatické zapínanie/vypínanie je možné nakonfigurovať na určené časy.
Odpočítavanie: Relé vykoná nakonfigurovanú spínaciu akciu po uplynutí zvoleného oneskorenia.
Postupné zapínanie: Relé sa automaticky zapne alebo vypne po uplynutí nakonfigurovaného času.
Detekcia dokončenia pracovného cyklu: Ak záťaž zostane pod nakonfigurovaným prahom výkonu po stanovenú dobu, systém môže odoslať upozornenie alebo vypnúť relé.
Detekcia oneskoreného dokončenia: Nakonfigurované trvanie filtruje krátkodobé výpadky napájania počas prevádzky.
Sledovanie doby prevádzky počas údržby: Systém sčítava čas, počas ktorého spotreba energie záťaže zostáva nad stanovenou hodnotou.
Pripomienka údržby: Po dosiahnutí nakonfigurovaného kumulatívneho času prevádzky je možné odoslať upozornenie.
Ochrana proti nadprúdu: Relé sa automaticky vypne, keď je prekročený nakonfigurovaný limit prúdu.
Ochrana proti preťaženiu: Výstup sa vypne, keď je prekročený nakonfigurovaný limit výkonu.
Ochrana proti prepätiu a podpätiu: Je možné nakonfigurovať dolnú a hornú hranicu napätia a prekročenie ktorejkoľvek z týchto hraníc spustí automatické vypnutie.
Ochrana proti prehriatiu: Relé odpojí záťaž, ak vnútorná teplota abnormálne stúpne.
Graf spotreby: Systém zaznamenáva zmeny spotreby a výkonu počas zvoleného obdobia.
Scény a automatizácie: Ako podmienky automatizácie možno použiť stav relé, akcie externých spínačov a namerané elektrické hodnoty.
Skupinové ovládanie: Viacero kompatibilných zariadení eWeLink je možné zoskupovať a prepínať súčasne.
Zdieľanie zariadení: Ovládanie relé je možné zdieľať s inými účtami eWeLink.
Záznam prepínania: eWeLink zaznamenáva zmeny stavu relé.
Push notifikácie: Notifikácie je možné nakonfigurovať pre stav spínania, udalosti spotreby a aktiváciu funkcií elektrickej ochrany.
Stav zapnutia: Relé je možné nakonfigurovať tak, aby sa po výpadku napájania spustil v zapnutom, vypnutom alebo predchádzajúcom stave.
Režim kontrolky: Kontrolku stavu je možné nastaviť na automatický, vypnutý alebo naplánovaný nočný režim.
Vynulovať údaje o energii: Nahromadené údaje o energii je možné vymazať. Táto operácia odstráni aj súvisiacu históriu.
Turbo režim: Modul Zigbee môže pracovať s maximálnym vysielacím výkonom.
Aktualizácia firmvéru OTA: Podporovaná prostredníctvom kompatibilných brán SONOFF, systémov ZHA alebo Zigbee2MQTT.

Elektrické funkcie

Napájanie: 100–240 V AC, 50/60 Hz.
Elektrický systém: Navrhnutý pre jednofázové použitie.
Nulový vodič: Pre prevádzku musia byť pripojené fázové aj nulové vodiče.
Počet spínaných obvodov: 1-skupinové relé určené na spínanie jedného fázového vodiča.
Menovité zaťaženie: Do 16 A pre odporové záťaže.
Reléový výstup: Zariadenie spína fázový vodič na výstupe L Out.
Dva výstupné terminály L Out: Dva výstupné terminály sú interne zapojené paralelne. Dve pripojené záťaže sa zapínajú a vypínajú súčasne a počet svoriek nezvyšuje menovitú záťaž 16 A.
Meranie napätia: Meria okamžité sieťové napätie.
Meranie prúdu: Meria prúd odoberaný pripojenou záťažou.
Meranie výkonu: Hlási okamžitý činný výkon vo wattoch do pripojeného systému.
Meranie energie: Možno monitorovať dennú, mesačnú a celkovú spotrebovanú energiu.
Obojsmerné meranie: Prichádzajúcu a odchádzajúcu energiu je možné počítať samostatne.
Vstup prepínača: Obsahuje jeden vstup S1 na pripojenie externého spínača alebo tlačidla.
Podporované typy spínačov: Možno použiť prepínacie spínače a tlačidlá s okamžitým stlačením.
Pulzný režim: Každé krátke stlačenie tlačidla prepína stav relé.
Režim na hrane: Každá zmena stavu externého spínača prepne relé bez ohľadu na fyzickú polohu spínača.
Režim sledovania: Stav relé sleduje polohu externého prepínača.
Režim oddeleného relé: Zmeny na vstupe spínača priamo neprepínajú výstup relé. Vstupná udalosť sa môže použiť v automatizáciách, zatiaľ čo pripojená záťaž zostáva nepretržite napájaná.
Automatické zapnutie a vypnutie: Funkcia krokovania automaticky zmení stav relé po uplynutí nakonfigurovaného času.
Oneskorenie zapnutia: V Zigbee2MQTT je možné relé nakonfigurovať tak, aby po obnovení napájania po uplynutí určitého oneskorenia prešlo do zvoleného stavu.
Ochranné vypnutie: V prípade nadprúdu, preťaženia, prepätia, podpätia alebo prehriatia zariadenie fyzicky odpojí reléový výstup.
Ochrana pred zariadením: Výrobca vyžaduje, aby bol pred zariadenie nainštalovaný istič alebo prúdový chránič s menovitým prúdom maximálne 16 A, ktorý je v súlade s miestnymi predpismi.
Odporúčaný vodič: 0,75–2,5 mm² pevný alebo lankový medený vodič.

Technické špecifikácie

Verzia produktu: MINI ONE PM (verzia Zigbee)
Produktový rad: MINI Extreme Series Gen5
Názov produktu: Inteligentný prepínač Zigbee
Model: MINI-ZB1GSP
Mikrokontrolér: EFR32MG21
Menovité hodnoty: 16 A, 100–240 V AC, 50/60 Hz, odporová záťaž do 16 A
Zigbee: IEEE 802.15.4
Čistá hmotnosť: 27,3 g
Rozmery: 39,5 × 33 × 16,8 mm
Farba: Biela a zelená
Materiál puzdra: PC
Odporúčaný prierez vodiča: 18–14 AWG, 0,75–2,5 mm², iba pevné alebo lankové medené vodiče
Miesto inštalácie: Vnútorná, skrytá inštalácia
Prevádzková teplota: -10 °C až +40 °C
Prevádzková vlhkosť: 10–90 % relatívnej vlhkosti, bez kondenzácie
FCC ID: 2APN5-MINIZB1GSP
Certifikácie: CE, RoHS, FCC
