Nízkonapäťový spínač ZigBee 5V/7-32V + RF 4CH

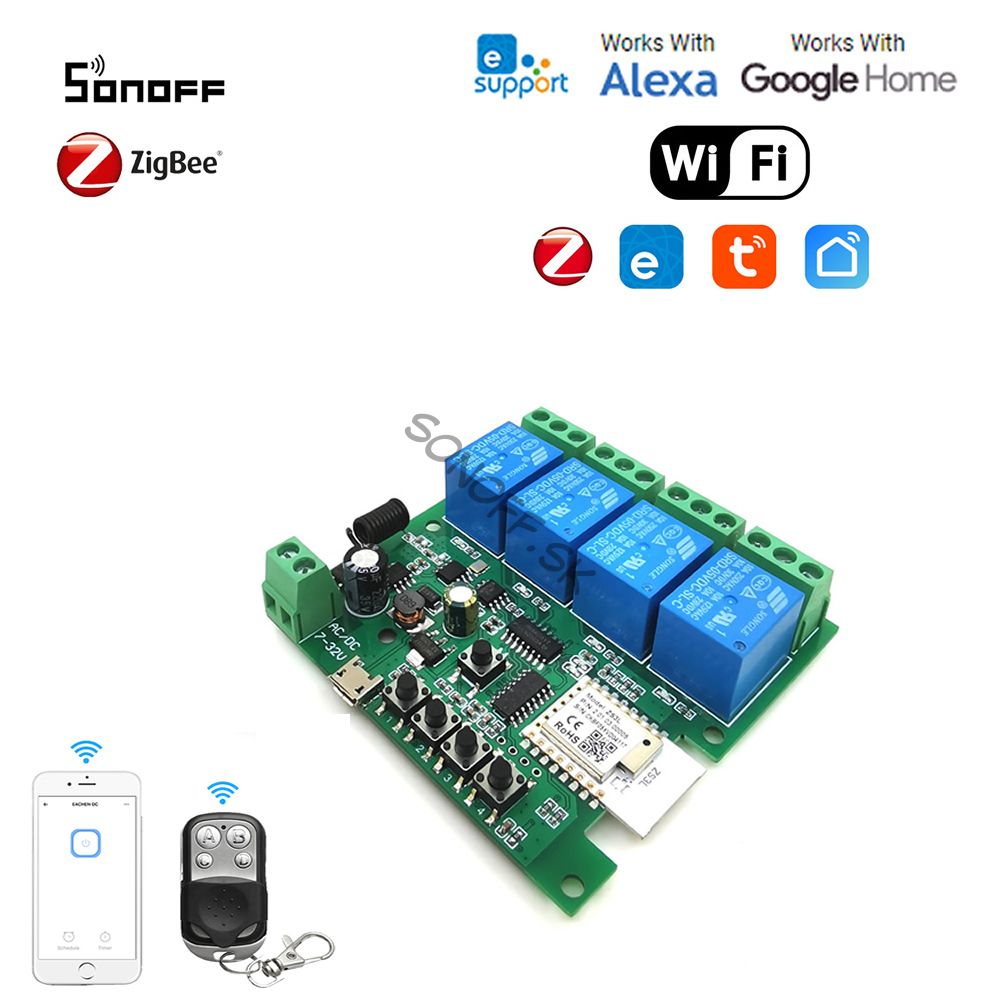

Nízkonapäťový spínač ZigBee 5V/7-32V + RF 4CH Tento štvorkanálový ZigBee modul je možné použiť na trvalé (selflocking) i krátke (inching) beznapäťové spojenie dvoch kontaktov (vhodné napríklad na ovládanie kotlov, garážových brán alebo vstupných brán, počítačov, dverných otváračov atp.).

Výrobca: ZigBee
Kód: ZigBee-5-7-32V+RF-4CH

Dostupnosť: Skladom

Nízkonapäťový spínač ZigBee 5V/7-32V + RF 4CH

"Štvorkanálový" znamená, že má štyri na sebe nezávislé relé, ktorý je možné ovládať samostatne alebo koordinovane - napr na zmenu polarity DC motorov.

Je ovládaný cez komunikačný protokol ZigBee aplikácií Tuya alebo eWeLink pomocou ZigBee hubov Tuya alebo Sonoff ZigBee Bridge

Súčasne je spínač podporovaný inými ZigBee systémy, ako napríklad Home Assistant (vyskúšané a funkčné cez ZigBee Koordinátor CC2531 s anténou a addon zigbee2mqtt).



Inching aj Selflocking
(Po zopnutí sa sám po 1s vypne alebo zostane zopnutý)

Spínač je možno trvalo nastaviť do jedného z týchto režimov pomocou tlačidla na doske spínače (tým tlačidlom, ktoré je bližšie okraju spínača). Tlačidlom na doske sa nastavuje pevné oneskorenie vypnutia (inching) na dobu asi 0,7 s.



Spínač je možné napájať 5V micro USB konektorom (nabíjačkou na telefón, USB portom z počítača) alebo 7-32 V na svorkovnici.

Pri paralelnom pripojení k existujúcemu tlačidlu ovládanie garážovej brány alebo vjazdovej brány, umožňuje vzdialené ovládanie po internete odkiaľkoľvek na svete.


Pri použití, ako "ovládač" vrát alebo brány, samotný spínač neumožňuje sledovanie stavu (nespozná, či ak sú brány otvorené či zatvorená). V aplikácii bude vždy vidieť ako vypnutý, zopne sa len na 0,7 s po zapnutí.



RF ovládača
Tento Zigbee spínač podporuje aj ovládanie pomocou RF ovládačov. Môžete ich k jednému spínaču napárovať až 14.

Pre pridanie RF ovládača stlačte tlačidlo daného Kanal po dobu asi 5 sekúnd - červená LED blikne namodro. Potom stlačte tlačidlo na RF ovládači, ktorým chcete spínač ovládať. Pre druhý kanál postup opakujte. S týmto spínačom môžete spárovať až 14 RF ovládačov pre každý kanál.

Mazanie RF ovládačov vykonáte stlačením rovnakého tlačidla po dobu asi 10 sekúnd - modrá LED niekoľkokrát veľmi rýchlo preblikne a tým spínač signalizuje zmazanie všetkých ovládačov z daného kanálu. Pre druhý kanál postup opakujte.

RF ovládače nie sú súčasťou balenia a v prípade záujmu je potrebné ich dokúpiť zvlášť


Technická špecifikácia

  • Počet kanálov: 4
  • Rozmery: 78 mm * 75 mm * 20 mm
  • Napájanie: 5V DC alebo 7V-32V DC / AC
  • Spotreba: <1W
  • Pohotovostný prúd: 80 mA
  • Max. prúdové zaťaženie relé: 10 A
  • Podporuje ovládanie zariadení s rôznou voltážou
  • Životnosť relé: viac ako 10 miliónov zopnutí
  • Maximálny čas zopnutia relé: 15 ms
  • Maximálny čas rozopnutie relé: 5 ms
  • Doba zopnutia relé (funkcia inching) 0,7 s
  • Pracovná teplota: 0 ºC - 40 ºC
  • Pracovná vlhkosť: 40% ~ 80% RH
  • Dodávané bez plastovej krabice a bez zdroja (pozri obrázky)
  • Podpora RF: áno
  • Max. počet RF ovládačov: 4x 14
