Shelly Dimmer 0/1-10V PM Gen3

Úvod Shelly Smart Shelly OsvetlenieShelly Dimmer 0/1-10V PM Gen3

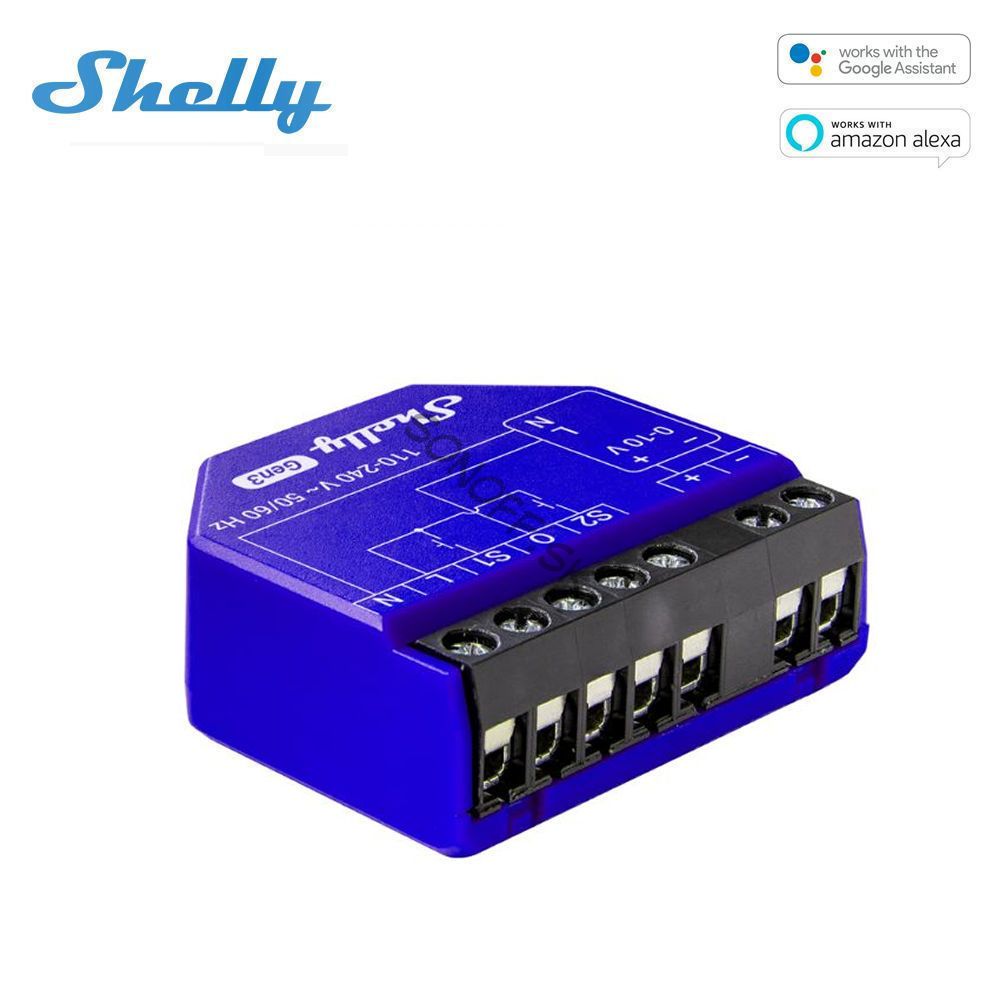

Shelly Dimmer 0/1-10V PM Gen3

Shelly Plus Dimmer 0/1-10V PM GEN3 je malý inteligentný riadiaci modul, ktorý umožňuje ovládanie zariadení s analógovou reguláciou vstupného napätia 0-10V a 1-10V. Môžete ho použiť na ovládanie stmievačov s riadiacim vstupom 0-10V alebo 1-10V, regulátorov motorov s premenlivou rýchlosťou alebo na presné ovládanie polôh ventilov a iných systémov HVAC. Modul je schopný dodávať ovládanému zariadeniu striedavé napätie 230V, takže je možné monitorovať aj spotrebu energie.

Výrobca: Shelly
Kód: Shelly-ALL-REL-PLUSDIM010V-R3

Dostupnosť: Ext. sklad EU

Shelly Dimmer 0/1-10V PM Gen3

Stmievač Shelly 0/1-10V PM Gen3 je špeciálne navrhnutý na ovládanie elektroniky. Môže sa pripojiť k zariadeniam vyžadujúcim riadiace signály 0-10V alebo 1-10V DC, ako je výkonová elektronika na ovládanie osvetlenia, regulátory motora s premenlivou rýchlosťou (napr. na reguláciu otáčok ventilátorov vo vetracích systémoch) alebo regulátory ventilov (napr. vo vzduchotechnických systémoch). Na rozdiel od svojho predchodcu tento model podporuje nielen výstup signálu PWM, ale aj analógové ovládanie napätím 1-10V.



Kľúčové vlastnosti :

  • Riadenie výstupu : Výstup 0/1-10V sa môže použiť iba na riadenie vstupov a nemôže priamo ovládať záťaže.
  • Vstupy prepínačov : Vybavené svorkami SW1 a SW2 pre ovládanie nástenným vypínačom alebo tlačidlom.
  • Napájanie : Funguje na 230 V AC, vyžaduje fázový aj neutrálny vodič.
  • Výstup jednosmerného prúdu : 0/1-10V DC; 0,35 W len na riadiace účely, nie je zaťažiteľný!
  • Reléový výstup : Obsahuje 230V reléový výstupný terminál („O“) s maximálnou zaťažiteľnosťou 13A, ktorý sa aktivuje pri odoslaní riadiaceho signálu z modulu Shelly a deaktivuje sa pri vypnutí výstupu. To umožňuje napájanie riadenej elektroniky cez tento obvod a monitorovanie ich skutočnej spotreby energie.

Pripojenie :
Stmievač Shelly 0/1-10V PM Gen3 sa pripája priamo k WiFi routeru bez potreby lokálneho rozbočovača, brány alebo mosta. Môže byť nainštalovaný ako samostatné zariadenie alebo ako súčasť komplexného systému pre inteligentnú domácnosť v existujúcich alebo nových stavbách. Modul je možné nainštalovať za existujúce nástenné vypínače, čo umožňuje používateľom zachovať manuálne ovládanie a zároveň pridať vzdialené inteligentné funkcie cez WiFi.

Párovanie cez Bluetooth :
Párovanie so smartfónom je rýchle a jednoduché pomocou Bluetooth, podobne ako pri iných zariadeniach Shelly Plus, Pro a Gen3.

Pokročilý procesor a funkcie :
Zariadenie je vybavené procesorom ESP32 C3 so zvýšeným výkonom a zdvojnásobenou pamäťou (8 MB) v porovnaní s predchádzajúcimi modelmi, čo poskytuje rýchlejšiu prevádzku a pokročilejšie funkcie.

Ďalšie funkcie :

  • Ochrana proti prehriatiu : Zaisťuje bezpečnú prevádzku aj v stiesnených priestoroch.
  • WiFi opakovač : Po aktivácii rozširuje WiFi signál na ďalšie zariadenia Shelly a funguje ako sieť mesh.
  • Bluetooth brána : Slúži ako prijímač a brána pre Bluetooth senzory a diaľkové ovládače Shelly novej generácie.

Integrácia a automatizácia :
Stmievač Shelly 0/1-10V PM Gen3 podporuje rôzne ekosystémy inteligentnej domácnosti:

  • Protokoly : MQTT, HTTP/HTTPS Webhooky, REST API.
  • Hlasové ovládanie : Kompatibilné s Google Home, Amazon Alexa a Yandex Alice.
  • Platformy : Home Assistant, openHAB, SmartThings, Domoticz, Hubitat, ioBroker, HomeSeer a ďalšie.

Plánovanie a režimy :

  • Časovače : Podporuje až 20 offline plánov, časovače východu/západu slnka s posunmi, nastavenia automatického vypnutia/zapnutia.
  • Režimy : Funguje v režime cloudu, LAN (lokálnej siete) alebo prístupového bodu WiFi.

Špecifikácie :

  • Vstupné napätie : 110 – 230 V AC ±10 %.
  • Výstup : 0/1-10V DC; 0,35W len na riadiace účely, nie je zaťažiteľný!
  • Rozmery : Kompaktný dizajn sa hodí za zásuvky a vypínače.
  • Bezpečnosť : Na prevádzku sú potrebné fázové aj nulové vodiče.

Použitie :
Stmievač Shelly 0/1-10V PM Gen3 je ideálny na dodatočné inštalácie a umožňuje diaľkové a manuálne ovládanie a zároveň presnú reguláciu pripojených riadiacich obvodov. Jeho pokročilé funkcie, kompaktný dizajn a široké možnosti integrácie z neho robia všestranné riešenie pre rezidenčné aj komerčné aplikácie.

Pomocou aplikácie Shelly môžu používatelia sledovať spotrebu energie, deaktivovať prepínače (užitočné pre bezpečnosť detí) a konfigurovať pokročilé pravidlá automatizácie pre rozšírenú funkčnosť.

Bezplatná cloudová služba Shelly umožňuje vzdialenú správu a ovládanie prostredníctvom aplikácie Shelly Cloud alebo webovej platformy, čo umožňuje bezproblémovú integráciu s inými zariadeniami Shelly a systémami tretích strán.
