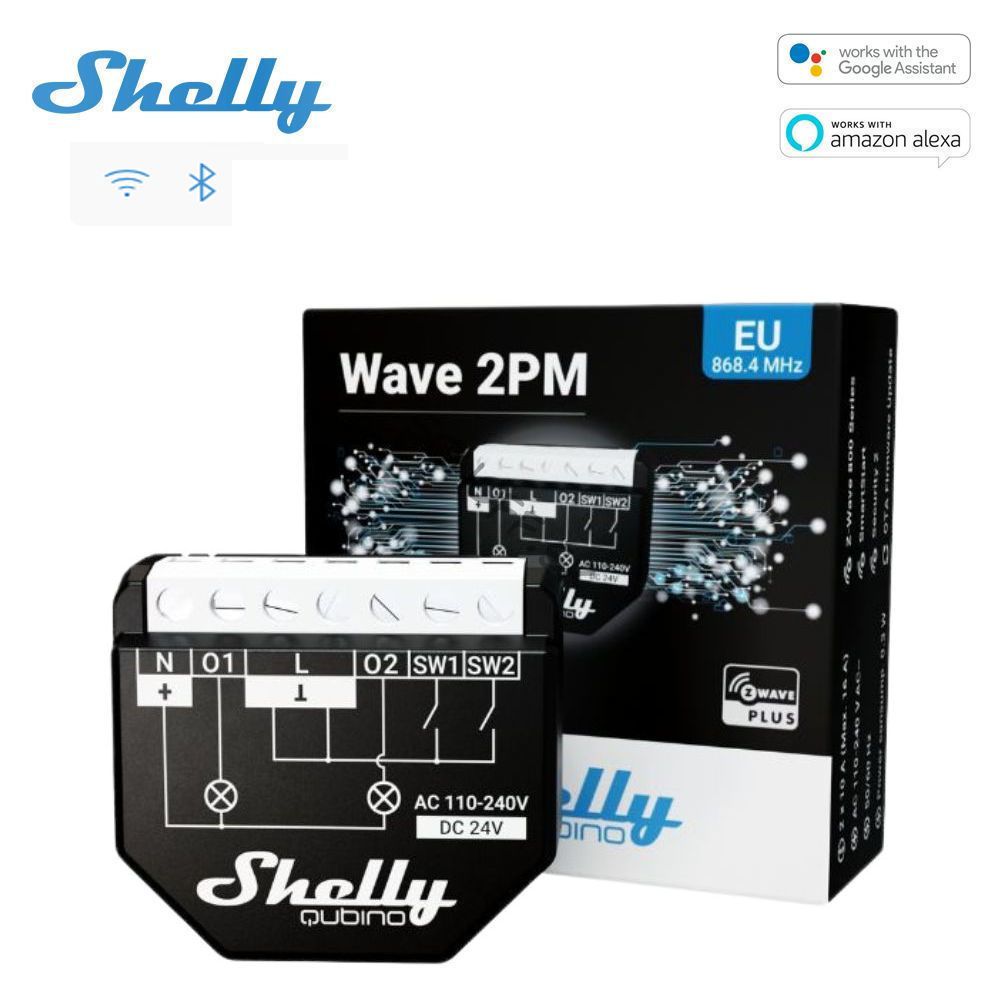

Shelly Wave 2PM

Shelly Wave 2PM je inteligentný reléový modul napájaný 230 V AC s meračom spotreby, ktorý je súčasťou rodiny produktov Shelly Wave a používa na komunikáciu protokol Z-Wave (868,42 MHz v Európe). Keďže Z-Wave je protokol pre inteligentnú domácnosť, je špeciálne navrhnutý na komunikáciu medzi inteligentnými zariadeniami. Vďaka subgigahertzovej frekvencii je šírenie signálu dobré a vďaka topológii siete Z-Wave MESH môžu zariadenia ďaleko od centrálnej jednotky správne komunikovať (zariadenia s nepretržitým napájaním fungujú ako signálne relé). Zariadenia Z-Wave potrebujú na fungovanie Z-Wave Hub alebo USB koordinátor (napríklad pripojený k miniPC). Protokol Z-Wave používa triedu unifikovaných komunikačných príkazov, takže tisíce produktov od stoviek rôznych značiek sú navzájom kompatibilné a zariadenia v systéme Z-Wave môžu spolupracovať ako sieť. Sieť Z-Wave môže obsahovať až 232 zariadení. Ďalšou výhodou protokolu Z-Wave je podpora asociačných skupín, ktoré umožňujú vytváranie priamych asociácií medzi jednotlivými zariadeniami v sieti. Ďalšou výhodou zariadení Z-Wave je, že ich možno konfigurovať s množstvom parametrov na úrovni protokolu, takže ich možno prispôsobiť tak, aby spĺňali tie najšpecifickejšie potreby.

Shelly Wave 2PM je inteligentný reléový modul, ktorý je možné napájať jednosmerným (24 – 30 V DC) alebo striedavým (230 V AC) prúdom a na svojich výstupných svorkách prepína napätie použité na napájanie. Modul je tiež chránený pred prehriatím a preťažením, čo zaisťuje bezpečnú prevádzku aj v malých priestoroch so zásuvkami.

Párovanie:
modul má tlačidlo „S“, ktoré je funkčným tlačidlom. Toto tlačidlo sa používa na spustenie procesov párovania, odpárovania a obnovenia továrenských nastavení. Tieto funkcie sú k dispozícii po obmedzenú dobu po zapnutí.

Párovanie/Odstránenie/Obnovenie továrenských nastavení:
Stlačte a podržte tlačidlo „S“ pre spárovanie, kým sa stavová LED dióda nerozsvieti na modro. Potom znova priamo stlačte tlačidlo „S“ (minimálne 2 sekundy) pre spustenie stavu párovania/zrušenia párovania.

Odporúčané a testované brány pre zariadenia Shelly Qubino Wave:

• Domáci asistent
• Domáce centrum 3
• Jeedom
• Domácky
• Inteligentné veci
• Hubitat

Špecifikácie:

- Výstup: 2 kusy, 110-230 VAC / 24-30 VDC
- Maximálny prúd: 230V AC 16A (s odporovou záťažou),
                                     30V DC 10A (s odporovou záťažou)
- Nízka spotreba energie v pohotovostnom režime: 0,3 W.
- Komunikačný protokol: Z-Wave 800
- Frekvencia Z-Wave: 868,4 MHz (EÚ)
- Dosah: až 40 m vo vnútri budovy (steny môžu byť znížené doskami)
- Meranie spotreby energie: ÁNO
- SmartStart: ÁNO
- Šifrovanie S2: ÁNO
- Funkcia opakovača Z-Wave: ÁNO
- Bezdrôtová aktualizácia firmvéru (OTA): ÁNO
- Prevádzková teplota: -20 - +40 °C
- Rozmery: 37 x 42 x 16 mm
- Hmotnosť: 37 g

Možnosti montáže:

- Zvyčajne sa zmestí do štandardnej montážnej krabice, ale na urýchlenie inštalácie modulu sa odporúča zapustená montážna krabica
- Na montáž na klobúkové lišty je možné použiť adaptér na DIN lištu (samostatný produkt).

Rovnako ako iné inteligentné relé, aj toto vyžaduje nielen fázový vodič, ale aj neutrálny vodič
