Jednofázový alebo trojfázový elektromer novej generácie s montážou na DIN lištu s kombinovaným trojfázovým prúdovým transformátorom s výkonom 63 A.
Výrobca: | Shelly |
Kód: | Shelly-ALL-REL-PRO3EM-3CT63 |
Dostupnosť: | Ext. sklad EU |
Shelly Pro 3EM 3CT 63

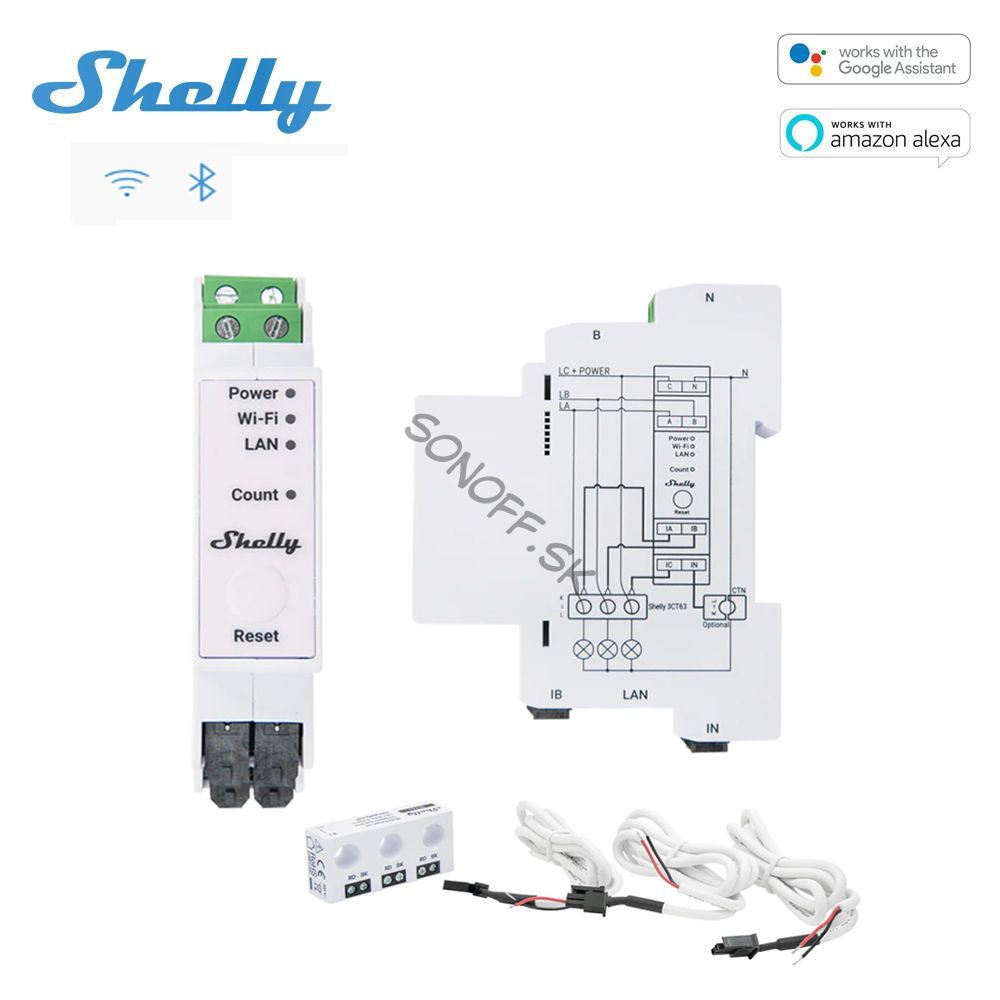

Shelly Pro 3EM-3CT63 je jednofázový alebo trojfázový elektromer montovateľný na DIN lištu, ktorý môže pracovať nezávisle v lokálnej sieti LAN alebo Wi-Fi, alebo sa pripojiť ku cloudovým automatizačným platformám prostredníctvom protokolov Modbus, MQTT, HTTP alebo WebSocket so šifrovaním TLS.
Jeho špeciálny kombinovaný trojfázový prúdový transformátor (CT) je navrhnutý na montáž priamo nad istič.
Hlási údaje v reálnom čase pre každú fázu/kanál vrátane napätia, prúdu, činného a zdanlivého výkonu a celkovej spotreby energie. Vďaka vstavaným hodinám reálneho času ukladá údaje až za 60 dní v 1-minútových intervaloch. Konfigurácia a monitorovanie sú plne dostupné prostredníctvom vstavaného webového rozhrania.
Poznámka: Zariadenie neobsahuje zabudované relé! Prepínanie záťaže je možné iba pomocou prídavného modulu Shelly Pro 3EM Switch.
Hlavné vlastnosti
- Meranie výkonu v 4 kvadrantoch
- Dizajn s možnosťou montáže na DIN lištu
- Kompatibilné s jednofázovými a trojfázovými systémami
- Bezkontaktné meranie prúdu pomocou CT senzorov
- Detekcia fázovej sekvencie (voliteľné)
- Kalibrácia medzi kanálmi (vyžaduje sa minimálne zaťaženie 500 W)
- Prah bez zaťaženia: 30 VA/kanál
- Optická indikácia impulzov
- Hodiny reálneho času pre presné meranie času počas výpadkov siete
- Záznam údajov: 60 dní, rozlíšenie 1 minúta
- Ovládanie externým stýkačom (vyžaduje sa doplnok spínača)
- Trieda presnosti B (IEC 62053-21)
- Pripravené na fotovoltaiku
Pripojenie a protokoly
- LAN (Ethernet) – 1 × port RJ45
- Wi-Fi – 802.11 b/g/n (2,4 GHz)
- Bluetooth 4.2 – pre úvodné nastavenie
- Podporuje Modbus, MQTT, RPC a WebSocket
- Všetky prichádzajúce pripojenia sú zabezpečené šifrovaním TLS
Technické špecifikácie
- Rozmery:
- Shelly Pro 3EM-3CT63: 94 × 19 × 69 mm
- Shelly 3CT63: 14 × 54 × 26 mm
- Kryt: Plast, biela farba
- Prevádzková teplota: -20 °C až 40 °C
- Vlhkosť: 30 % až 70 % relatívnej vlhkosti
- Napájanie: 100–260 V~ 50/60 Hz
- Spotreba energie: < 3 W
- Ochrana: Typ B alebo C, 16 A, vypínacia schopnosť min. 6 kA
- Rozsah napätia: 100–260 V (±1 %)
- Rozsah prúdu: 0–63 A s presnosťou:
- ±1 % (2 – 63 A)
- ±2 % (1–2 A)
- ±5 % (0–1 A)
- Vnútorný teplotný senzor: Áno
- Uchovávanie údajov: Minimálne 60 dní s rozlíšením 1 minúta
- Export údajov: CSV a JSON (prostredníctvom RPC)
Možnosti firmvéru
- 20 webhookov, každý s maximálne 5 URL adresami
- Podpora automatizácie skriptovateľných funkcií
- Kompatibilné s MQTT
- Šifrovaná komunikácia cez TLS
Ovládacie prvky a indikátory
- Tlačidlo:
- Krátke stlačenie – prepínanie stavu relé (vyžaduje sa doplnok spínača)
- 5 sekúnd – aktivácia režimu AP
- 10 sekúnd – obnovenie továrenských nastavení
- LED indikátory:
- Červená – Pripojené napájanie
- Modrá – režim prístupového bodu
- Žltá – Wi-Fi pripojené, Shelly Cloud vypnutý
- Zelená – Wi-Fi a Shelly Cloud sú pripojené
- Bliká červená/modrá – prebieha aktualizácia OTA
Poznámky k inštalácii
- Montáž na DIN lištu (modul Shelly Pro 3EM)
- CT senzory sa pripínajú priamo na fázové vodiče (na ističi)
- Smer prúdu: musí sa riadiť orientáciou K→L
- UPOZORNENIE: Kábel LAN pripájajte alebo odpájajte iba vtedy, keď je zariadenie vypnuté!
Kompatibilné platformy a integrácie
- Shelly Cloud
- Domáci asistent
- OpenHAB
- Domoticz
- REST API
- MQTT
Prípady použitia
Priemyselná distribúcia energie:
V priemyselných prostrediach so zložitými systémami distribúcie energie môže kombinovaný trojfázový prúdový transformátor namontovaný nad ističom efektívne merať a monitorovať úrovne prúdu. To je kľúčové pre optimalizáciu spotreby energie a identifikáciu potenciálnych problémov v reálnom čase.
Komerčné budovy a zariadenia:
Pre komerčné budovy a zariadenia, kde je priestor v elektrických rozvádzačoch často obmedzený, je kompaktná konštrukcia prúdového transformátora výhodou. Jeho montáž priamo nad ističe umožňuje efektívne využitie priestoru a zároveň zabezpečuje presné meranie prúdu.
Centrá riadenia motora (MCC):
Riadiace centrá motorov, ktoré sa bežne nachádzajú vo výrobných závodoch a priemyselných zariadeniach, majú často viacero ističov. Kombinovaný trojfázový prúdový transformátor namontovaný nad každým ističom poskytuje integrované riešenie na monitorovanie prúdov motora, čo pomáha pri preventívnej údržbe a riešení problémov.
Dátové centrá:
V dátových centrách, kde je presné monitorovanie spotreby energie kľúčové, je možné nad ističe nainštalovať kombinované trojfázové prúdové transformátory na meranie prúdu pretekajúceho kritickými zariadeniami.
Zariadenia na obnoviteľnú energiu:
Kombinované trojfázové prúdové transformátory sa môžu používať v inštaláciách obnoviteľných zdrojov energie, ako sú solárne alebo veterné elektrárne. Ich montážou priamo nad ističe v rozvádzacích paneloch je možné získať presné merania prúdu na účely monitorovania a riadenia.
Monitorovanie rozvodne:
V elektrických rozvodniach, kde je priestor často obmedzený, môžu byť výhodné kombinované trojfázové prúdové transformátory. Ich inštalácia priamo nad ističe pomáha monitorovať úrovne prúdu v rôznych fázach, čo prispieva k celkovej stabilite a spoľahlivosti rozvodne.
Systémy riadenia budov (BMS):
Pre inteligentné systémy riadenia budov sú presné údaje o spotrebe prúdu v reálnom čase nevyhnutné. Kombinované trojfázové prúdové transformátory je možné inštalovať nad ističe, aby poskytovali potrebné informácie pre riadenie energie a stratégie reakcie na dopyt.
Monitorovanie kvality energie:
V aplikáciách, kde je udržiavanie kvality energie kritické, napríklad v citlivých elektronických zariadeniach alebo zdravotníckych zariadeniach, je možné použiť kombinované trojfázové prúdové transformátory na monitorovanie priebehov prúdu a identifikáciu akýchkoľvek anomálií, ktoré by mohli ovplyvniť kvalitu dodávanej energie.
Modernizácia elektrických rozvádzačov:
Počas modernizácie alebo dodatočnej montáže elektrických rozvádzačov môžu vzniknúť priestorové obmedzenia. Kombinovaný trojfázový prúdový transformátor, určený na priamu montáž nad ističe, ponúka priestorovo úsporné riešenie bez kompromisov v presnom meraní prúdu.
Nasadenie inteligentných sietí:
V kontexte inteligentných sietí, kde sú údaje v reálnom čase nevyhnutné pre riadenie a optimalizáciu siete, je možné na ističe nasadiť kombinované trojfázové prúdové transformátory, ktoré poskytujú presné informácie o prúde na účely monitorovania a riadenia.
V každom z týchto prípadov použitia ponúka kombinovaný trojfázový prúdový transformátor priestorovo efektívne a integrované riešenie na meranie prúdu, čím prispieva k celkovej účinnosti, bezpečnosti a spoľahlivosti elektrických systémov.
