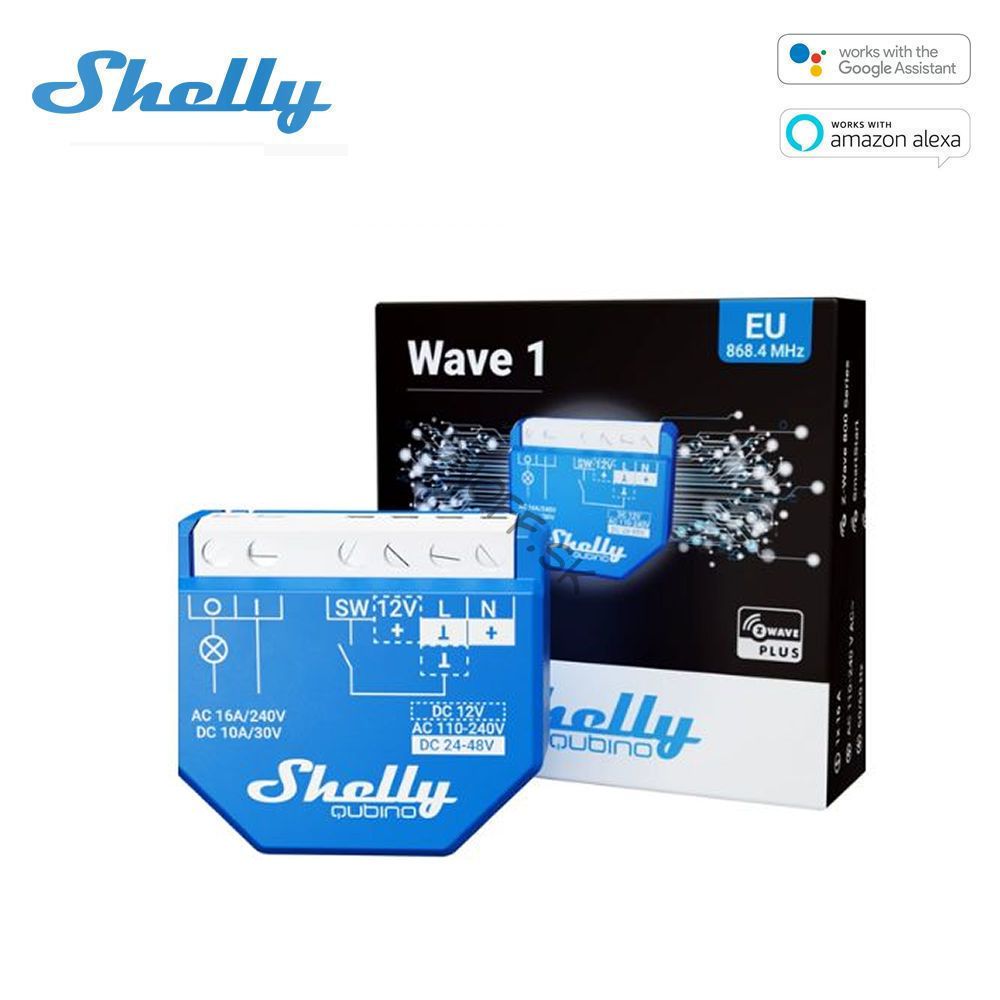

Shelly Wave 1

Shelly Wave 1
Inteligentný reléový modul Shelly Qubino Wave 1 je jednoobvodové ovládacie zariadenie, ktoré je možné namontovať do montážnej krabice. Rad Shelly Wave používa na komunikáciu protokol Z-Wave, takže na používanie reléového modulu budete určite potrebovať Z-Wave Hub alebo USB koordinátor.
Modul je možné napájať jednosmerným aj striedavým napätím a má výstup so suchým kontaktom. Je tiež vybavený ochranou proti prehriatiu, ktorá zaisťuje bezpečnú prevádzku aj v malých priestoroch so zásuvkami.
Výrobca: | Shelly |
Kód: | Shelly-ALL-REL-WAVE1 |
Dostupnosť: | Ext. sklad EU |
Shelly Wave 1
Shelly Qubino Wave 1 je inteligentný reléový modul, ktorý je súčasťou rodiny Shelly Wave a používa na komunikáciu protokol Z-Wave (868,42 MHz v Európe). Keďže Z-Wave je protokol Smartwave, bol vyvinutý špeciálne na komunikáciu medzi inteligentnými zariadeniami. Vďaka subgigahertzovej frekvencii je šírenie signálu dobré a vďaka topológii siete Z-Wave MESH môžu zariadenia ďaleko od centrálnej jednotky správne komunikovať (zariadenia s nepretržitým napájaním fungujú ako signálne relé). Zariadenia Z-Wave potrebujú na fungovanie Z-Wave Hub alebo USB koordinátor (napríklad pripojený k miniPC). Protokol Z-Wave používa triedu unifikovaných komunikačných príkazov, takže tisíce produktov od stoviek rôznych značiek sú navzájom kompatibilné a zariadenia v systéme Z-Wave môžu spolupracovať ako sieť. Sieť Z-Wave môže obsahovať až 232 zariadení. Ďalšou výhodou protokolu Z-Wave je, že podporuje asociačné skupiny, ktoré umožňujú vytváranie priamych asociácií medzi jednotlivými zariadeniami v sieti. Ďalšou výhodou zariadení Z-Wave je, že ich možno konfigurovať s množstvom parametrov na úrovni protokolu, takže ich možno prispôsobiť tak, aby spĺňali tie najšpecifickejšie potreby.
Inteligentný reléový modul Shelly Wave 1 je možné napájať z napätia 12 V DC (na samostatnom vedení), 24 – 48 V DC a 230 V AC s riadením suchým kontaktom medzi výstupnými vedeními. Modul je tiež vybavený ochranou proti prehriatiu, ktorá zaisťuje bezpečnú prevádzku aj v malých priestoroch so zásuvkami.
Párovanie:
modul má tlačidlo „S“, ktoré je funkčným tlačidlom. Toto tlačidlo sa používa na spustenie procesov párovania, zrušenia párovania a obnovenia továrenských nastavení. Tieto funkcie sú k dispozícii po obmedzenú dobu po zapnutí.
Párovanie/Odstránenie/Obnovenie továrenských nastavení:
Stlačte a podržte tlačidlo „S“ pre spárovanie, kým sa stavová LED dióda nerozsvieti na modro. Potom znova priamo stlačte tlačidlo „S“ (minimálne 2 sekundy) pre spustenie stavu párovania/zrušenia párovania.
Odporúčané a testované brány pre zariadenia Shelly Qubino Wave:
- Domáci asistent
- Domáce centrum 3
- Jeedom
- Domácky
- Inteligentné veci
- Hubitat
Špecifikácie:
- Výstup: Bezkontaktný kontakt
- Maximálny prúd: 230V AC 16A (s odporovou záťažou),
30V DC 10A (s odporovou záťažou)
- Nízka spotreba energie v pohotovostnom režime: 0,3 W.
- Komunikačný protokol: Z-Wave 800
- Frekvencia Z-Wave: 868,4 MHz (EÚ)
- Dosah: až 40 m vo vnútri budovy (steny je možné znížiť doskami)
- SmartStart: ÁNO
- Šifrovanie S2: ÁNO
- Funkcia opakovača Z-Wave: ÁNO
- Bezdrôtová aktualizácia firmvéru (OTA): ÁNO
- Prevádzková teplota: -20 - +40 °C
- Rozmery: 37 x 42 x 16 mm - Hmotnosť: 37 g
Možnosti montáže:
- Zvyčajne sa zmestí do štandardnej montážnej krabice, ale na urýchlenie inštalácie modulu sa odporúča zapustená montážna krabica
- Na montáž na klobúkové lišty je možné použiť adaptér na DIN lištu (samostatný produkt).
Rovnako ako iné inteligentné relé, aj toto vyžaduje nielen fázový vodič, ale aj neutrálny vodič.
