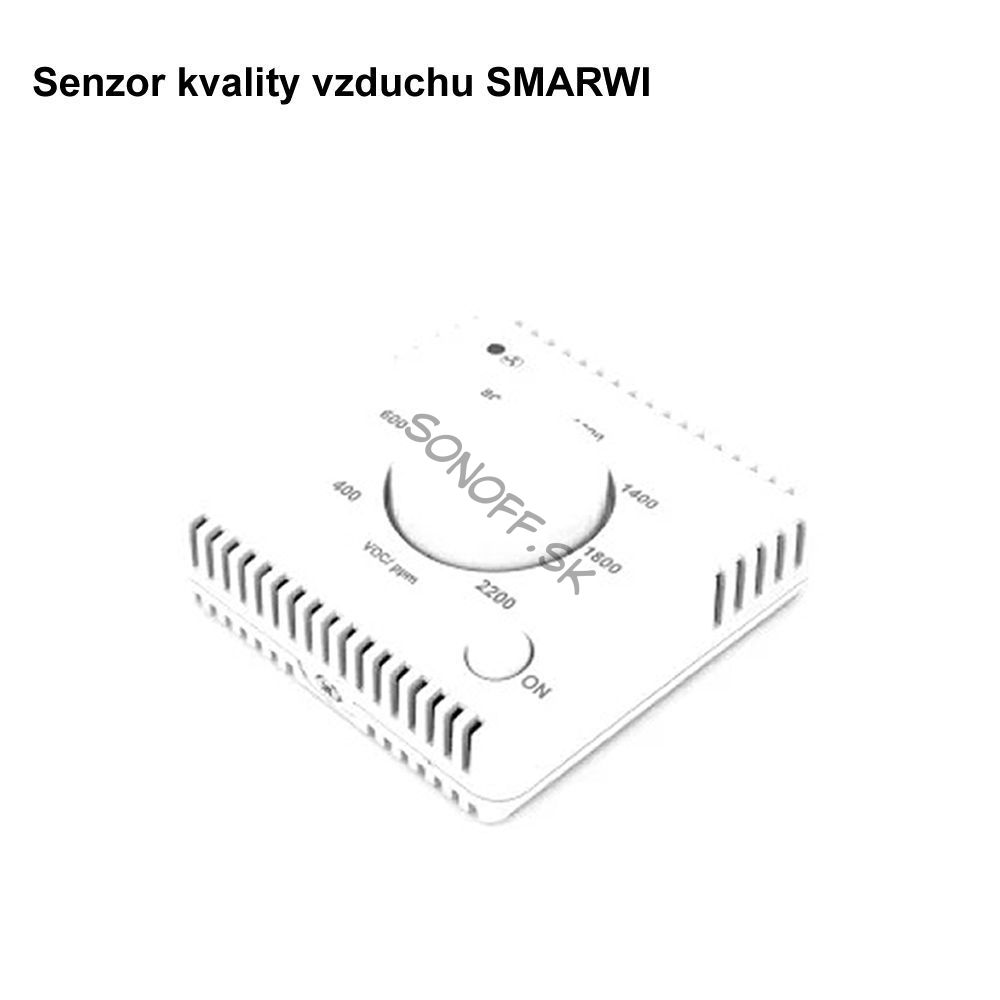

Snímač kvality vzduchu pre SMARWI

Kontrola kvality vzduchu v interiéroch
Toto priestorové čidlo je navrhnuté a upravené tak, aby sa plne integrovalo so systémom Smarwi pre automatizované vetranie a ovládanie okien. Je vybavené senzorom, ktorý sleduje koncentrácie plynov súvisiacich s kvalitou vzduchu v domácnosti. Pri prekročení nastavených medzí čidlo automaticky odovzdáva informáciu ovládaču Smarwi, ktorý otvorí okno pre zlepšenie vetrania.

Čidlo je vybavené autokalibračnou funkciou, ktorá v priebehu času automaticky vyrovnáva odchýlky merania a kompenzuje starnutie kľúčových súčastí senzora. Vďaka tomu si udržuje presnosť aj po dlhšej dobe prevádzky.

Súčasťou čidla je tiež tlačidlo pre manuálne zopnutie záťaže – jedným stlačením aktivujete výstup na dobu približne 10 ±1 minút. Túto funkciu môžete využiť napríklad na okamžité spustenie vetrania bez čakania na automatický režim.

Bezpečné a jednoduché napájanie
Naše čidlo umožňuje napájanie priamo z 12 V DC zdroja Smarwi.

nie je nutná samostatná zásuvka
odpadá práca s napätím 230 V
inštaláciu zvládne aj laik bez odbornej kvalifikácie.
Napájacie aj signálne pripojenie zaisťuje jeden spoločný prepojovací kábel.

Koľko snímačov je možné pripojiť?
Do systému Smarwi môžete pripojiť vždy len jeden snímač. Vyberte si to, ktoré pre svoj domov najviac potrebujete. Kombinovať viac čidiel súčasne nie je možné.

Výhody integrovaného riešenia
Bezpečné nízkonapäťové zapojenie
Automatická kontrola úrovne kvality vzduchu
Priame prepojenie s ovládacím tlačidlom Smarwi
Možnosť ručnej aktivácie vetrania stlačením tlačidla na čidle
Nenápadné prevedenie vhodné do bytových priestorov

Snímač ľahko zapojíte sami v 5 krokoch
1.Príprava tlačidla
Odpojte napájací konektor tlačidla. Zložte magnetický kryt zo zadnej strany zariadenia. Vyskrutkujte štyri skrutky v rohoch (krížový skrutkovač PZ1). Zložte zadný kryt tlačidla.

2.Vybratie pôvodnej doštičky
Vyberte elektronickú dosku s tlačidlom a zapojeným káblom. Opatrne odpojte obdĺžnikový kábel z konektora.

3. Inštalácia čidla
Kábel snímača prevlečte otvorom v doštičke smerom ku konektoru. Pripojte konektor snímača k elektronickej doske. Čierny kábel musí smerovať od napájacieho konektora von! Vložte dosku späť do puzdra tak, aby zapadla na pôvodné miesto.

4. Dokončenie montáže
Vráťte zadný kryt na tlačidlo. Zaskrutkujte štyri skrutky. Nasaďte magnetický kryt späť. Zapojte napájací konektor.

5.Nastavenie a uvedenie do prevádzky

Technické špecifikácie
Napájanie: 12 V DC
Spotreba:Hysterézia: 50 ppm
Rozsah nastavenia VOC: 400–2200 ppm
Prevádzková teplota: 0 – 40 °C
Prevádzková vlhkosť: 0 – 95 % RH, nekondenzujúca
