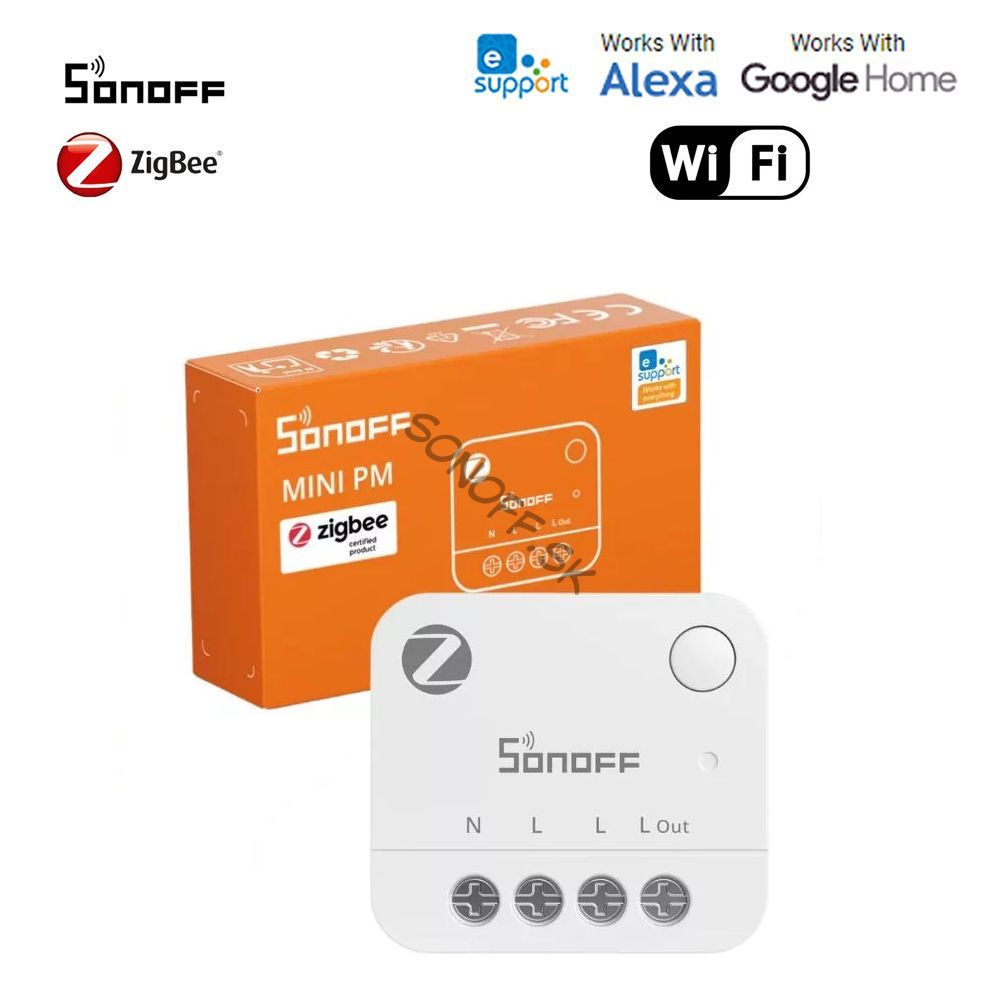

Sonoff MINI PM – Inteligentný merač energie, Zigbee (MINI-ZB1GP)

Zariadenie pracuje v jednofázovej elektrickej sieti so striedavým napätím 100 – 240 V a dokáže prenášať namerané údaje pre obvody s menovitým prúdom do 16 A a výkonom 3840 W. Meria sieťové napätie, prúd, okamžitý výkon a spotrebovanú energiu. Neobsahuje spínacie relé, takže nedokáže prepnúť napájanie pripojeného obvodu.

Obojsmerné meranie energie samostatne zaznamenáva energiu odoberanú zo siete a energiu prenesenú v opačnom smere. Okrem monitorovania elektrických záťaží je preto možné modul použiť aj na sledovanie produkcie balkónových solárnych systémov do zásuvky a menších fotovoltaických inštalácií. Systém eWeLink podporuje hodinové, denné a mesačné prehľady, históriu energie, export údajov a výpočty nákladov na elektrinu na základe fixných alebo časovo viazaných taríf.

MINI-ZB1GP využíva komunikáciu Zigbee 3.0. Ako trvalo napájaný Zigbee router dokáže presmerovať dátovú prevádzku iných Zigbee zariadení v rámci sieťovej siete. Je tiež vybavený režimom Turbo, ktorý dokáže výrazne zvýšiť dosah komunikácie. So Zigbee bránou SONOFF ho možno integrovať do systému eWeLink, zatiaľ čo kompatibilný koordinátor umožňuje integráciu s Home Assistant, Zigbee2MQTT, ZHA, SmartThings a ďalšími platformami. Dostupné namerané údaje a nastavenia závisia od použitej brány a integrácie.

O spoločnosti SONOFF

Spoločnosť SONOFF vyrába zariadenia pre inteligentnú domácnosť, reléové moduly, merače energie, nástenné vypínače, senzory Zigbee, brány a ovládacie panely. Jej produktový rad zahŕňa zariadenia využívajúce komunikáciu Wi-Fi, Zigbee a Matter.

Zariadenia výrobcu sú primárne navrhnuté pre platformu eWeLink. Mnohé produkty SONOFF Zigbee je možné použiť aj s Home Assistant, Zigbee2MQTT, ZHA, SmartThings a ďalšími kompatibilnými systémami Zigbee.

Kľúčové vlastnosti produktu

Monitorovanie energie v reálnom čase: Meria okamžité napätie, prúd a výkon a celkovú spotrebu energie.
Obojsmerné meranie energie: Samostatne zaznamenáva energiu odobratú zo siete a energiu prenesenú v opačnom smere.
Merací rozsah 16 A: Vhodné na meranie jednofázových obvodov s menovitým prúdom do 16 A a výkonom 3840 W.
História energie: Aplikácia eWeLink zobrazuje historické údaje o energii v hodinových, denných a mesačných zobrazeniach.
Export údajov o energii: Zaznamenané údaje o spotrebe a výrobe je možné exportovať na ďalšie spracovanie.
Výpočet nákladov na elektrinu: Podporuje fixné jednotkové ceny aj časovo viazané tarify viazané na rôzne denné obdobia.
Monitorovanie prevádzky spotrebiča: Zmeny v spotrebe energie možno použiť na detekciu ukončenia prevádzkového cyklu pripojeného spotrebiča.
Pripomienka údržby: Systém dokáže započítavať celkový prevádzkový čas nad nakonfigurovaný prah výkonu a odoslať upozornenie po dosiahnutí zadaného trvania.
Elektrické prahy: Je možné konfigurovať prahy nadprúdu, preťaženia, prepätia a podpätia.
Funkcia Zigbee routera: Modul napájaný zo siete preposiela dátovú prevádzku z iných zariadení Zigbee v rámci sieťovej siete.
Turbo režim: Zvýšený prenosový výkon Zigbee môže predĺžiť dosah komunikácie.
Kompaktný dizajn: Kryt s rozmermi 32 × 29 × 15,9 mm je určený na skrytú inštaláciu v interiéri.

Protokoly inteligentnej domácnosti a kompatibilita platforiem

Zigbee 3.0: Používa bezdrôtovú komunikáciu založenú na štandarde IEEE 802.15.4. Vyžaduje sa kompatibilná brána alebo koordinátor Zigbee.
Zigbee router: Modul funguje ako sieťový router a preposiela dátovú prevádzku z iných zariadení Zigbee v rámci sieťovej siete.
eWeLink: S kompatibilnou Zigbee bránou SONOFF sú k dispozícii namerané údaje, história energie, nastavenia taríf, oznámenia a podmienky automatizácie.
Domáci asistent: Možno pripojiť k lokálnemu systému inteligentnej domácnosti prostredníctvom integrácie Zigbee2MQTT alebo ZHA.
Zigbee2MQTT: Podporuje údaje o napätí, prúde, výkone a energii, obojsmerné počítadlá energie, Turbo režim a viacero konfiguračných parametrov.
Integrácia MQTT: Pri použití Zigbee2MQTT je možné prenášať namerané údaje ako správy MQTT. Pripojenie MQTT je spravované systémom Zigbee2MQTT.
ZHA: Možno pripojiť k sieti ZHA pre domáceho asistenta. Niektoré špeciálne nastavenia môžu vyžadovať samostatný obslužný program zariadenia alebo skript od výrobcu.
Samsung SmartThings: Možno použiť s kompatibilným rozbočovačom SmartThings alebo Aeotec Zigbee. Rozsah zobrazených údajov závisí od nainštalovaného ovládača zariadenia.
Amazon Alexa: Možno pripojiť ku kompatibilnému zariadeniu Alexa so vstavaným rozbočovačom Zigbee. Dostupné funkcie merania závisia od podpory platformy Alexa.
Google Home: Možno integrovať prostredníctvom prepojenia cloudového účtu pri použití so Zigbee bránou SONOFF a účtom eWeLink.
Matter Bridge: Môže byť sprístupnený systémom Matter prostredníctvom kompatibilného SONOFF Matter Bridge. Dostupné funkcie závisia od mosta a cieľovej platformy.
Apple Home: Možno integrovať do Apple Home prostredníctvom kompatibilného rozhrania Matter Bridge.
Lokálna prevádzka: Pri použití s Home Assistant a lokálnym koordinátorom Zigbee je možné namerané údaje spracovať bez internetového pripojenia.

Inteligentné funkcie

Údaje z meraní v reálnom čase: Pripojený systém dokáže zobraziť napätie, prúd, okamžitý výkon a spotrebu energie.
História energie: Aplikácia eWeLink ukladá a zobrazuje až 180 dní historických údajov v hodinových, denných a mesačných zobrazeniach.
Export údajov: Údaje o spotrebe a výrobe je možné exportovať na ďalšie spracovanie.
Fixná tarifa: Pre výpočet nákladov je možné nakonfigurovať jednotnú cenu elektriny.
Časovo závislá tarifa: Rôznym denným obdobiam je možné priradiť rôzne sadzby elektriny.
Správa o nákladoch: Systém eWeLink vypočítava náklady na základe nameranej energie a nakonfigurovanej tarify.
Detekcia dokončenia pracovného cyklu: Je možné nakonfigurovať upozornenie, keď pripojený spotrebič zostane pod stanovenou prahovou hodnotou výkonu počas definovaného obdobia.
Sledovanie doby prevádzky počas údržby: Systém dokáže spočítavať čas, počas ktorého spotreba energie záťaže zostáva nad stanovenou hodnotou.
Pripomienka údržby: Po dosiahnutí nakonfigurovaného kumulatívneho času prevádzky je možné odoslať upozornenie.
Monitorovanie nadprúdu: Prekročenie nakonfigurovaného prahu prúdu sa môže použiť ako upozornenie alebo podmienka automatizácie.
Monitorovanie preťaženia: Prekročenie zadanej prahovej hodnoty výkonu môže spustiť udalosť.
Monitorovanie napätia: Je možné konfigurovať dolnú a hornú hranicu napätia.
Automatizácie: Namerané hodnoty a prekročenia prahových hodnôt možno použiť ako podmienky na riadenie iných zariadení.
Push notifikácie: Aplikácia eWeLink dokáže odosielať notifikácie pri prekročení nakonfigurovaných elektrických prahov.
Zber údajov offline: Ak nie je pripojenie Zigbee k dispozícii, modul ukladá údaje o energii lokálne a synchronizuje ich po obnovení pripojenia.
Turbo režim: Rádio Zigbee môže pracovať so zvýšeným vysielacím výkonom.
Konfigurácia indikátora stavu: V podporovaných integráciách je možné nakonfigurovať činnosť modrej stavovej LED diódy.
Aktualizácia firmvéru OTA: Zariadenie je možné aktualizovať prostredníctvom kompatibilnej brány alebo koordinátora Zigbee.

Elektrické funkcie

Napájanie: 100–240 V AC, 50/60 Hz.
Zapojenie: Pre prevádzku musia byť pripojené fázové aj nulové vodiče.
Počet meraných obvodov: Vhodné na meranie jedného jednofázového obvodu.
Menovitý prúd: Do 16 A.
Meranie napätia: Meria sieťové napätie v rozsahu 100 – 240 V.
Meranie prúdu: Meria prúd v rozsahu 0 – 16 A.
Meranie výkonu: Meria okamžitý výkon v rozsahu 0 – 3840 W.
Obojsmerné meranie energie: Energia odobratá zo siete a energia prenesená v opačnom smere sa môžu počítať oddelene.
Funkcia prepínania: MINI-ZB1GP je merací modul bez prepínacieho relé, takže neprerušuje napájanie záťaže.
Vstup prepínača: Nie je k dispozícii vstup na pripojenie externého nástenného vypínača alebo tlačidla.
Elektrické prahy: Je možné konfigurovať prahy nadprúdu, preťaženia, prepätia a podpätia.
Ošetrenie prahových hodnôt: Zariadenie hlási abnormálne namerané hodnoty pripojenému systému. Na fyzické odpojenie záťaže je potrebné samostatné spínacie zariadenie.
Prierez vodiča: 0,75–2,5 mm² pevný alebo lankový medený vodič.

Technické špecifikácie

Verzia produktu: MINI PM (verzia Zigbee)
Produktový rad: MINI Extreme Series Gen5
Názov produktu: Zigbee merač výkonu
Model: MINI-ZB1GP
Mikrokontrolér: EFR32MG21
Menovité napätie: 100–240 V AC, 50/60 Hz, 16 A
Zigbee: IEEE 802.15.4
Čistá hmotnosť: 14 g
Rozmery: 32 × 29 × 15,9 mm
Farba: Biela
Materiál puzdra: PC
Odporúčaný prierez vodiča: 18–14 AWG, 0,75–2,5 mm², iba pevné alebo lankové medené vodiče
Miesto inštalácie: Vnútorná, skrytá inštalácia
Prevádzková teplota: -10 °C až +40 °C
Prevádzková vlhkosť: 10–90 % relatívnej vlhkosti, bez kondenzácie
Rozsah merania napätia: 100–240 V
Rozsah merania prúdu: 0–16 A
Rozsah merania výkonu: 0–3840 W
Stupeň znečistenia: II
Maximálna prevádzková nadmorská výška: 2000 m
Údržba: Prevádzková teplota zariadenia je od -10 °C do +40 °C. Prekročenie tohto rozsahu môže poškodiť merač a dlhodobé vystavenie extrémnym teplotám môže skrátiť jeho životnosť. Skladovacia teplota sa môže pohybovať od -30 °C do +70 °C.
FCC ID: 2APN5-MINIZB1GP
Certifikácie: CE, RoHS, FCC
