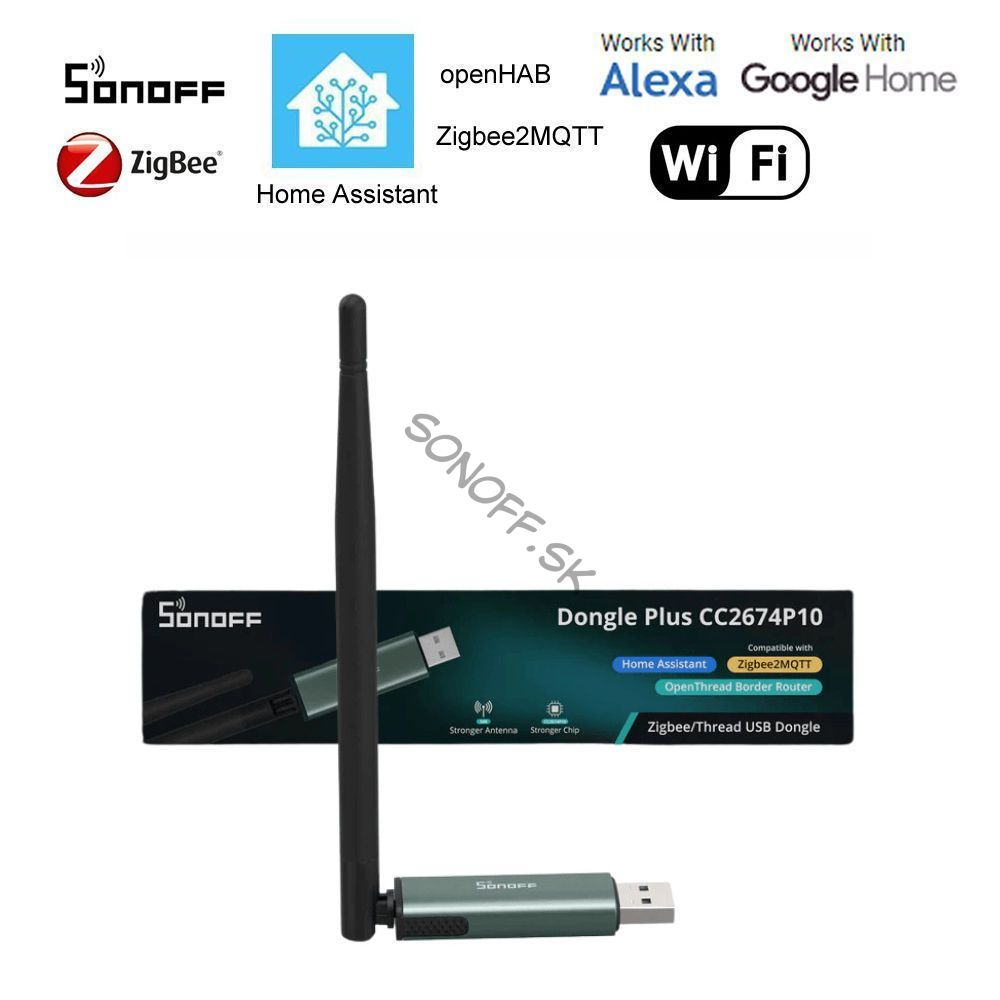

SONOFF Dongle Plus 2674P10 – adaptér, Zigbee, Matter over Thread, USB (Dongle-PP10)

SONOFF Dongle Plus CC2674P10 (Dongle-PP10) je USB Zigbee 3.0 a Thread rádiový adaptér určený predovšetkým pre Home Assistant a ďalšie open-source inteligentné domáce systémy. Po pripojení k počítaču, mini PC alebo inému hostiteľskému zariadeniu ho možno použiť ako Zigbee koordinátor, Zigbee router alebo OpenThread RCP adaptér v závislosti od nainštalovaného firmvéru.

Dongle-PP10 je vybavený systémom na čipe Texas Instruments CC2674P10, 1024 kB flash pamäte, 256 kB RAM a 48 MHz procesorom Arm Cortex-M33. Rádiový prijímač poskytuje vysielací výkon až +20 dBm, zatiaľ čo externá anténa má nominálny zisk 3 dBi. Výrobca udáva komunikačný dosah až 200 metrov za podmienok priamej viditeľnosti.

Zariadenie sa dodáva z výroby s firmvérom koordinátora Zigbee založeným na Z-Stack, čo umožňuje jeho použitie ako adaptéra Zigbee pre systémy ako Zigbee2MQTT alebo ZHA. Pomocou SONOFF Dongle Flasher je možné nainštalovať aj firmvér Zigbee router alebo OpenThread RCP. V druhom prípade môže slúžiť ako rádiové rozhranie pre systém so službou OpenThread Border Router pre zariadenia Thread a Matter over Thread. Keďže Zigbee a Thread používajú rovnaké rádio, Dongle-PP10 môže v danom čase vykonávať iba rádiovú úlohu zodpovedajúcu aktuálne nainštalovanému firmvéru.

Dongle-PP10 je vylepšená verzia predchádzajúceho ZBDongle-P. Namiesto CC2652P používa novší systém na čipe CC2674P10 s výrazne zvýšenou kapacitou flash pamäte a RAM, výkonnejším procesorom a natívnou podporou Thread. Kryt je tiež kompaktnejší, vďaka čomu sa adaptér ľahšie používa spolu s inými USB portami.

O spoločnosti SONOFF

Spoločnosť SONOFF vyrába zariadenia pre inteligentnú domácnosť, reléové moduly, merače energie, nástenné vypínače, senzory Zigbee, ovládacie panely, brány a rôzne príslušenstvo pre elektroinštalácie. Jej produktový rad zahŕňa zariadenia využívajúce komunikáciu Wi-Fi, Zigbee, Matter a LAN.

Zariadenia SONOFF sú primárne postavené na platforme eWeLink, ale mnohé produkty je možné integrovať aj s Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home a ďalšími systémami inteligentnej domácnosti. Okrem riešení inteligentnej domácnosti pre domácnosti zahŕňa ponuka výrobcu aj zariadenia montované na DIN lištu, riešenia monitorovania energie a produkty vhodné pre profesionálne inštalácie.

Kľúčové vlastnosti produktu

Systém na čipe CC2674P10: Vybavený 1024 kB flash pamäte, 256 kB RAM a 48 MHz procesorom Arm Cortex-M33.
Viacero rádiových rolí: V závislosti od nainštalovaného firmvéru sa môže používať ako koordinátor Zigbee, smerovač Zigbee alebo adaptér OpenThread RCP.
Firmvér koordinátora Zigbee nainštalovaný vo výrobe: Dongle-PP10 sa dodáva s firmvérom koordinátora založeným na Z-Stack, ktorý umožňuje vytvoriť sieť Zigbee a spravovať kompatibilné zariadenia Zigbee.
Vysielací výkon až +20 dBm: Vysoký vysielací výkon rádiového signálu a externá anténa pomáhajú podporovať väčšie siete Zigbee alebo Thread.
Externá anténa: Anténa má nominálny zisk 3 dBi. Podľa výrobcu môže optimalizácia orientácie antény a rádiového kanála dosiahnuť zisk až 4,5 dBi.
Dosah komunikácie 200 metrov: Výrobca uvádza dosah prenosu signálu až 200 metrov za podmienok priamej viditeľnosti.
Predlžovací kábel USB: Dodávaný 1-metrový predlžovací kábel USB umožňuje umiestniť adaptér ďalej od počítača alebo SBC, čo pomáha znižovať rádiové rušenie.
Kryt z hliníkovej zliatiny: Kompaktný kovový kryt poskytuje odolný kryt pre adaptér.
Hardvérové zabezpečenie TrustZone: Systém na čipe CC2674P10 podporuje technológiu hardvérového zabezpečenia Arm TrustZone.

Protokoly inteligentnej domácnosti a kompatibilita platforiem

Zigbee 3.0: S príslušným firmvérom sa dá použiť ako koordinátor alebo smerovač siete Zigbee.
Vlákno: S firmvérom OpenThread RCP sa môže používať ako rádiové rozhranie siete Thread.
Matter over Thread: S firmvérom OpenThread RCP a hostiteľom s OTBR je možné vytvoriť sieť Thread vhodnú na prepojenie zariadení Matter over Thread.
Domáci asistent: Môže byť použitý ako koordinátor Zigbee so ZHA alebo Zigbee2MQTT, alebo ako adaptér Thread RCP spolu s OpenThread Border Routerom.
Zigbee2MQTT: Dongle-PP10 založený na CC2674P10 sa dá použiť ako podporovaný adaptér Texas Instruments Z-Stack.
ZHA: S továrenským firmvérom koordinátora Zigbee sa dá pripojiť k integrácii domácej automatizácie Zigbee so systémom Home Assistant.
Border Router OpenThread: S firmvérom OpenThread RCP sa môže používať ako rádiový adaptér pre službu OTBR.
MQTT: Pri použití so Zigbee2MQTT je možné integrovať dáta a riadenie zariadení Zigbee s inými systémami prostredníctvom MQTT.
eWeLink CUBE: Adaptér je možné použiť aj s operačným systémom eWeLink CUBE na správu zariadení Zigbee a prepojenie kompatibilných zariadení so systémami Matter.
Iné systémy s otvoreným zdrojovým kódom: Kompatibilita závisí predovšetkým od toho, či konkrétny systém podporuje adaptéry Texas Instruments Zigbee. Výrobca poskytuje informácie o kompatibilite pre systémy vrátane Home Assistant, Zigbee2MQTT, ioBroker, Domoticz a openHAB.

Elektrické funkcie

Napájanie: 5 V DC, 500 mA.
Spôsob napájania: Zariadenie je napájané priamo z USB portu hostiteľského zariadenia.
Dátové pripojenie USB: Sériová komunikácia medzi rádiovým adaptérom a hostiteľským zariadením prebieha cez USB.
Prevodník z USB na sériový port: CP2102N.
Spotreba energie v pohotovostnom režime: 40 mW.

Technické špecifikácie

Názov produktu: Dongle Plus CC2674P10
Model: Dongle-PP10
Typ produktu: Rádiový adaptér Zigbee / Thread USB
Systém na čipe: Texas Instruments CC2674P10
Procesor: Arm Cortex-M33, 48 MHz
Flash pamäť: 1024 kB
RAM: 256 kB
Prevodník USB na sériový port: CP2102N
Vstup: 5 V DC, 500 mA
Spotreba energie v pohotovostnom režime: 40 mW
Rádiová frekvencia: 2,4 GHz
RF štandard: IEEE 802.15.4 / Zigbee 3.0
Maximálny vysielací výkon rádia: +20 dBm
Nominálny zisk antény: 3 dBi
Dosah prenosu signálu: 200 m za podmienok priamej viditeľnosti
Prevádzková teplota: -10 °C až +60 °C
Prevádzková vlhkosť: 0–95 % relatívna vlhkosť
Podporované operačné systémy: Windows, Ubuntu, Raspberry Pi OS / Raspberry Bian a prostredia Docker
Rozmery: 18 × 10,5 × 214 mm
Kryt: Hliníková zliatina
