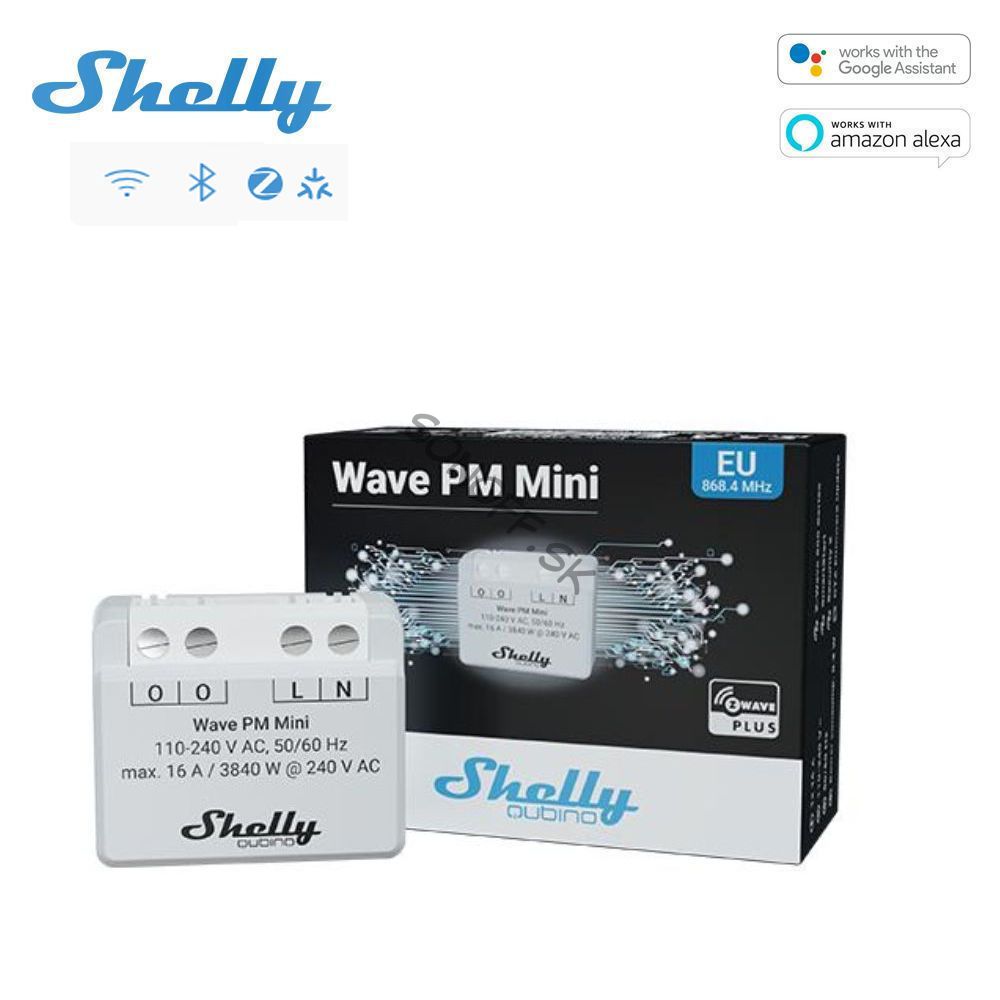

Shelly Wave PM Mini

Shelly Wave PM je inteligentný reléový modul s monitorovaním energie, ktorý je súčasťou produktovej rady Shelly Wave a využíva na komunikáciu protokol Z-Wave (868,42 MHz v Európe). Ako protokol pre inteligentnú domácnosť je Z-Wave špeciálne navrhnutý na komunikáciu medzi inteligentnými zariadeniami. Frekvencia subgigahertzov zaisťuje spoľahlivé šírenie signálu a topológia siete Z-Wave MESH umožňuje zariadeniam ďalej od centrálnej jednotky efektívne komunikovať pomocou zariadení s nepretržitým napájaním ako opakovačov.

Zariadenia Z-Wave vyžadujú na prevádzku Z-Wave Hub alebo USB koordinátor (pripojiteľný k mini PC). Protokol Z-Wave používa štandardizované triedy príkazov (Command Class), vďaka čomu je kompatibilný s tisíckami produktov rôznych značiek. Sieť Z-Wave môže obsahovať až 232 zariadení. Z-Wave tiež podporuje asociačné skupiny, čo umožňuje priame prepojenie medzi zariadeniami v sieti. Na úrovni protokolu je možné prispôsobiť množstvo parametrov, aby sa vyhovelo sofistikovaným potrebám používateľov.

Kľúčové vlastnosti

• Napájanie : Napája sa z 230 V AC.
• Výkon : Maximálny kombinovaný výkon pripojených spotrebičov je 3840 W (max. 16 A).
• Ochrana proti prehriatiu a preťaženiu : Zaisťuje bezpečnú prevádzku v kompaktných nástenných zásuvkách.
• Monitorovanie energie : Monitoruje spotrebu energie pripojených zariadení.
• Ideálne pre : Inštaláciu za vypínače na ovládanie osvetľovacích obvodov.

Pokyny na párovanie

• Modul má tlačidlo „S“, funkčné tlačidlo na párovanie, odpojenie a obnovenie továrenských nastavení. Po zapnutí zariadenia stlačte a podržte tlačidlo „S“, kým sa stavová LED dióda nerozsvieti na modro pre párovanie. Ďalším dlhým stlačením (najmenej 2 sekundy) sa spustí párovanie/odpojenie.

Testované Z-Wave huby

• Domáci asistent
• Domáce centrum 3
• Jeedom
• Domácky
• Inteligentné veci
• Hubitat

Špecifikácie

• Výstup : 110 – 230 V striedavého prúdu
• Maximálny prúd : 230 V AC 16 A (odporová záťaž)
• Spotreba energie v pohotovostnom režime : 0,3 W
• Komunikačný protokol : Z-Wave 800
• Frekvencia Z-Wave : 868,4 MHz (EÚ)
• Dosah : Až 40 metrov v interiéri (steny a podlahy môžu znižovať dosah)
• Monitorovanie energie : Áno
• Inteligentný štart : Áno
• Šifrovanie S2 : Áno
• Funkcia opakovača Z-Wave : Áno
• Bezdrôtové aktualizácie firmvéru : Áno
• Prevádzková teplota : -20 až +40 °C
• Rozmery : 29 x 35 x 16 mm
• Hmotnosť : 23 g

Inštalácia

• Zvyčajne sa hodí do štandardných montážnych krabíc, ale pre rýchlejšiu inštaláciu sa odporúčajú hlboké montážne krabice.
• Možno namontovať na DIN lištu pomocou adaptéra (predáva sa samostatne).

Poznámka : Rovnako ako iné inteligentné relé, aj tento modul vyžaduje na prevádzku fázové aj nulové vodiče.
