Shelly 1PM Gen3

Shelly 1PM Gen3

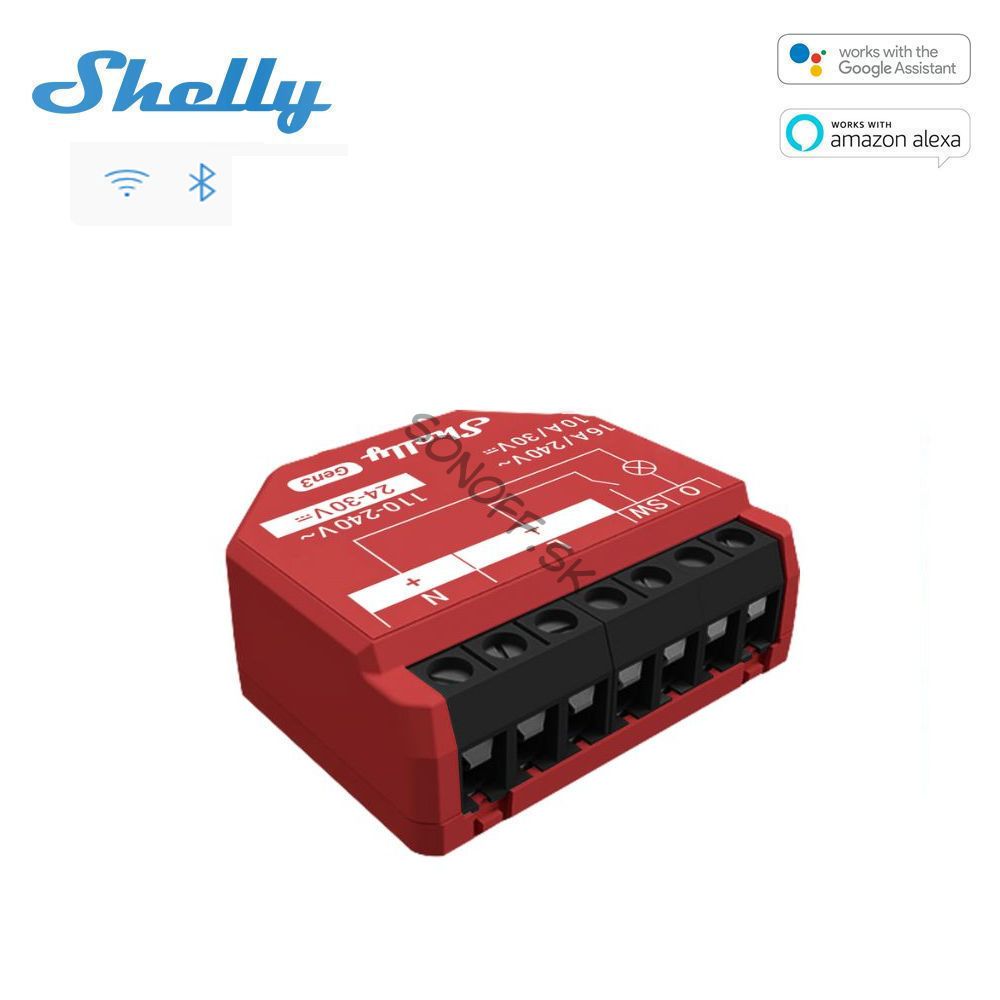

Shelly 1PM Gen3 je 1-obvodový, 16A inteligentný reléový modul kompatibilný s WiFi + Bluetooth, montovateľný do nástennej krabice, so zabudovaným meračom spotreby energie. Podporuje iba spínanie mokrým kontaktom a možno ho použiť na ovládanie a meranie spotreby svetiel a zásuviek.


Výrobca: Shelly
Kód: Shelly-ALL-REL-PLUS1PM-R3

Dostupnosť: Ext. sklad EU

Shelly 1PM Gen3

Shelly 1PM GEN3 je nová vylepšená verzia jednoobvodového inteligentného reléového modulu od spoločnosti Shelly, Shelly PLUS 1PM (Gen2) . Rovnako ako predchádzajúca verzia Shelly Plus 1PM (Gen2), aj mokrý kontakt Shelly 1PM GEN3  je vybavený meračom výkonu .

(Ak potrebujete štandardný modul bez wattmetra a s podporou suchého kontaktu, vyberte si inteligentné relé Shelly 1 Gen3.)

Rovnako ako všetky ostatné produkty Shelly, aj tento sa pripája priamo k vášmu Wi-Fi routeru, takže na jeho ovládanie nie je potrebný žiadny lokálny rozbočovač ani brána (most). Môže byť nainštalovaný ako samostatné zariadenie na automatizáciu svetiel alebo iných elektrických zariadení.

Je to jedno z najmenších Wi-Fi zariadení na inteligentné ovládanie a reguláciu spotreby energie nástenných vypínačov alebo zásuviek. Jeho kompaktná veľkosť umožňuje inštaláciu za štandardný vypínač, zásuvku v nástennej krabici alebo elektrickú rozvodnú krabicu ako dodatočné riešenie.

Shelly 1PM GEN3, ktorý sa inštaluje za existujúce vypínače alebo zásuvky v nástennej zásuvke, vám umožňuje diaľkovo ovládať osvetlenie alebo iné záťaže, sledovať ich stav zapnutia/vypnutia pri zachovaní existujúcich vypínačov alebo zásuviek a merať spotrebu energie,  vďaka čomu je ideálny na inteligentné ovládanie pri dodatočnej montáži. Shelly 1PM GEN3 sa široko používa za jednotlačítkovými vypínačmi a zásuvkami na ich ovládanie a jeho maximálny menovitý prúd 16 A ho robí vhodným na ovládanie zásuviek.

Relé Shelly 1PM GEN3, rovnako ako iné malé inteligentné relé Shelly, obsahuje vstup pre spínač, čo znamená, že aj keď je nainštalované za vypínačmi svetiel, môžete stále použiť nástenný vypínač na prepínanie lampy (alebo iného spotrebiča) a diaľkovo spínať ovládanú lampu alebo iné zariadenie cez WiFi. K dispozícii je aj rad časovačov. V aplikácii Shelly je tiež možnosť deaktivovať spínač – čo je užitočné pre malé deti v niektorých miestnostiach – s týmito nastaveniami je možné relé ovládať iba z aplikácie.

Relé je kompatibilné nielen s prepínacími prepínačmi, ale aj s kolískovými a tlačidlovými prepínačmi. Môže sa používať aj spolu s 2-polohovými a 3-polohovými prepínačmi.

Vďaka funkcii automatického vypnutia ho možno nastaviť aj na režim okamžitého prepínania.



Relé Shelly 1PM GEN3 spína vstup (110V-240V AC / 24V-30V DC) na svojom výstupe (max. 16A), takže tento typ NIE JE vhodný na spínanie suchým kontaktom !

Dôležité: fázový vodič napájacieho zdroja a fázový vodič na vstupe spínača musia patriť do rovnakej fázy, pretože Shelly 1PM GEN3 nie je vhodná na viacfázovú prevádzku!



VEĽKOSŤ ZARIADENIA, ADAPTÉR NA DIN LIŠTU:

Shelly 1PM GEN3 má rovnaké rozmery ako jeho predchodca, takže s relé GEN3 je možné použiť štandardné DIN adaptéry. Súčasťou balenia sú aj schémy zapojenia pre jednoduché a prehľadné zapojenie.

PÁROVANIE CEZ BLUETOOTH:

Párovanie vyžaduje novú aplikáciu Shelly Cloud, ktorá nie je kompatibilná so starou aplikáciou Shelly Cloud. Párovanie prebieha rovnakou rýchlosťou ako Shelly Plus 1PM vďaka vstavanému čipu Bluetooth.



VÝKONNEJŠÍ PROCESOR, VIAC FUNKCIÍ:

Procesor ESP32 v Shelly Plus 1PM bol v produktoch GEN3 nahradený procesorom ESP-Shelly-C38F, ktorý sa vyznačuje ešte rýchlejším a výkonnejším CPU a dvojnásobnou pamäťou s kapacitou 8 MB, čím ponúka vylepšené funkcie a rýchlejšiu prevádzku ako produktová rada PLUS.



OCHRANA PROTI PREHRIATIU A PREPÄTIU:

Shelly 1PM GEN3 je vybavená ochranou proti prehriatiu, prepätiu a preťaženiu, čo zaisťuje ešte bezpečnejšiu prevádzku v malých priestoroch so zásuvkami na stenu.



VLASTNOSTI SHELLY GEN3:

Produkt:

  • Podporuje webové hooky HTTP/HTTPS , čo uľahčuje pripojenie, upozorňovanie alebo ovládanie kompatibilných produktov alebo iných automatizačných systémov z produktov Shelly Plus.
  • Rovnako ako zariadenia Shelly Plus, podpora pre východ/západ slnka s časovým posunom +/-23 hodín
  • Možnosť spracovať až 20 časovačov (uložených v zariadení, aj offline)
  • Podporuje skripty mjS , čo umožňuje zákazníkom vytvárať si vlastné funkcie a vlastnosti! Zariadenia Shelly GEN3 umožňujú súčasné spúšťanie viacerých skriptov v závislosti od rôznych spúšťačov, ako sú stav vstupu/výstupu, údaje zo senzorov alebo požiadavky WLAN.
  • GEN3 podporuje virtuálne komponenty, takže môžete vytvárať ďalšie funkcie a meniť tieto hodnoty alebo stavy z externých systémov pomocou HTTP príkazov.
  • Môže tiež vykonávať funkciu Bluetooth brány a zariadenia GEN3 môžu dokonca komunikovať so senzormi a diaľkovými ovládačmi Shelly BLU prostredníctvom lokálneho cloudového pripojenia, čo umožňuje izolované pripojenie medzi zariadeniami GEN3 a BLU.





Načasovanie:

  • Časovanie zapnutia/vypnutia je možné nastaviť pre dni v týždni a
  • podporuje časovanie východu aj západu slnka (nielen presný čas, ale aj časovanie typu západ slnka + 5 hodín).
  • Taktiež podporuje automatické vypnutie a automatické zapnutie, teda zapnutie/vypnutie po uplynutí pevne stanoveného času vypnutia alebo zapnutia.



Podporované režimy:

  • Cloudový režim : v takom prípade sa zariadenie pripojí k bezplatnému Shelly Cloudu, ktorý je možné použiť na ovládanie zariadení z aplikácie Shelly Cloud pre smartfóny (k dispozícii pre iOS a Android) alebo z https://home.shelly.cloud/; alebo
  • Vyberte režim LAN (lokálna sieť) , v takom prípade je možné zariadenia ovládať iba zo zariadení pripojených k lokálnej sieti;
  • Alternatívne môžeme zariadenie (namiesto režimu Wi-Fi klienta) prevádzkovať v režime WiFi prístupového bodu  (napr. ak na mieste inštalácie nie je k dispozícii stála WiFi sieť), v takom prípade môžete pripojiť mobilný telefón alebo notebook priamo k sieti Wi-Fi prístupového bodu a ovládať zariadenie cez lokálne webové rozhranie zariadenia.





V cloudovom režime sa zariadenia Shelly môžu navzájom ovládať pomocou cloudových scén  Shelly (napríklad relé Shelly nainštalované za vypínačom svetla môže zapínať/vypínať iné relé Shelly za zásuvkou) a zapínať/vypínať ho.

Taktiež je podporované vzájomné priame ovládanie pomocou HTTP príkazov (DDD, Direct Device-to-Device) aj bez použitia Shelly Cloud, v režime LAN, pri použití pevných IP adries. Zariadenia Shelly sa teda môžu navzájom vypínať/zapínať aj v lokálnej sieti alebo po odpojení od internetu pomocou  akcií (HTTP volania) , ktoré je možné nakonfigurovať v aplikácii Shelly.

Údaje o spotrebe sa ukladajú do účtu Shelly Cloud,  keď  je inteligentné zariadenie v cloudovom režime , a históriu spotreby si môžete zobraziť a stiahnuť v aplikácii.



Integrácie:



Aj s továrenským firmvérom je Shelly jedným z najjednoduchšie integrovateľných inteligentných zariadení na trhu. Podporuje MQTT a ovládanie cez REST API. Je kompatibilný s hlasovým ovládaním Google Home, Amazon Echo a Yandey Alice. Na rozdiel od Shelly 1PM, Shelly Plus 1PM a Shelly 1PM GEN3 podporujú súčasné ovládanie cez cloud aj MQTT.

Viaceré zariadenia Shelly sú už integrované s platformou SmartThings prostredníctvom Shelly Cloud.

Okrem toho, továrenský firmvér podporuje aj celý rad ďalších systémov s otvoreným zdrojovým kódom a iných systémov:

  • MQTT
  • HomeSeer
  • ioBroker
  • Domáci asistent
  • openHAB
  • Domoticz
  • SYMCAN
  • nymea
  • Hubitat
  • Hoobs
  • REST API

Inštalácia:

  • Zvyčajne sa zmestí do štandardných nástenných krabíc za vypínačmi a zásuvkami.
  • S adaptérom na DIN lištu (samostatný produkt).
  • Kompatibilné s doplnkom Shelly Plus.



Ďalšie technické parametre:

Napájanie: 110 – 230 V AC ±10 % a 24 V – 30 V DC

Maximálny výkon: 3500 W / 16 A

Rovnako ako iné inteligentné relé, aj Shelly 1PM Gen3 vyžaduje fázové aj neutrálne vodiče.
