Shelly Wave 1 Mini

Shelly Wave 1 Mini

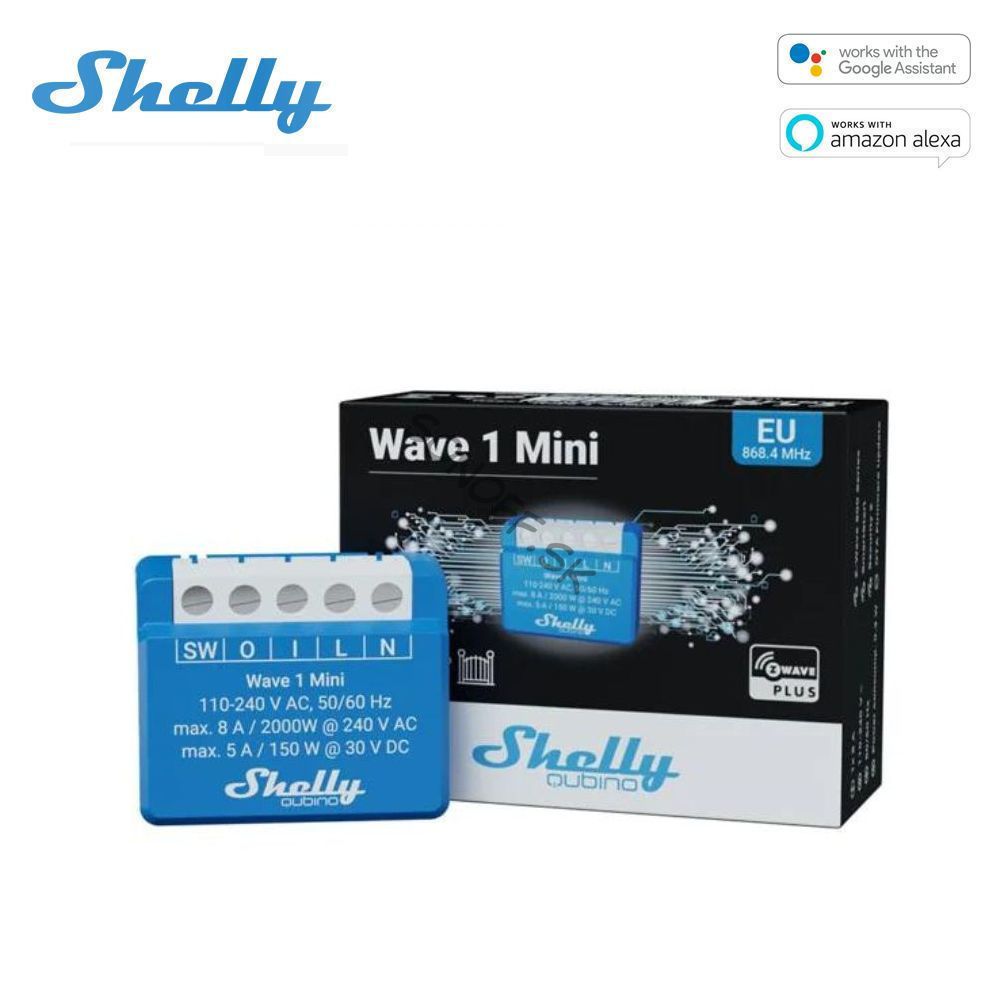

Shelly Wave 1 Mini Inteligentný reléový modul Shelly Qubino Wave 1 mini je zariadenie Z-Wave 800 schopné ovládať 1 obvod v rozvodnej krabici. Na jeho ovládanie teda potrebujete Z-Wave hub alebo USB koordinátor. Je napájaný striedavým napätím 230 V AC. Jeho výstup je schopný beznapäťového spínania.




Výrobca: Shelly
Kód: Shelly-ALL-REL-WAVE1-MINI

Dostupnosť: Ext. sklad EU

Shelly Wave 1 Mini

Inteligentný reléový modul Shelly Qubino Wave 1 Mini je súčasťou produktovej rady Shelly Wave a využíva na komunikáciu protokol Z-Wave (868,42 MHz v Európe). Ako protokol pre inteligentnú domácnosť je Z-Wave špeciálne navrhnutý na komunikáciu medzi inteligentnými zariadeniami. Frekvencia subgigahertzov zaisťuje dostatočné šírenie signálu a topológia siete Z-Wave MESH umožňuje zariadeniam ďalej od centrálnej jednotky efektívne komunikovať (zariadenia s nepretržitým napájaním fungujú ako opakovače signálu). Zariadenia Z-Wave vyžadujú na fungovanie Z-Wave Hub alebo USB koordinátor (ktorý je možné pripojiť k mini PC). Protokol Z-Wave používa štandardizované triedy príkazov, vďaka čomu je kompatibilný s tisíckami produktov rôznych značiek s až 232 zariadeniami v jednej sieti. Z-Wave tiež podporuje asociačné skupiny, čo umožňuje priame prepojenie medzi zariadeniami v sieti. Na úrovni protokolu je možné prispôsobiť množstvo parametrov, ktoré spĺňajú sofistikované potreby používateľov.

Inteligentný reléový modul Shelly Wave 1 Mini pracuje s napätím 230 V AC. Napriek napájaniu striedavým prúdom sú jeho výstupné svorky vybavené spínaním beznapäťovým kontaktom. Okrem ovládania beznapäťovým kontaktom dokáže modul spínať až 240 V AC pri 8 A alebo 30 V DC pri 5 A. Obsahuje ochranu proti prehriatiu, ktorá zaisťuje bezpečnú prevádzku aj v kompaktných zásuvkách. Primárne sa odporúča na ovládanie kontaktom, ak sa používa na ovládanie napätia, zvážte maximálne prúdové limity a jalový výkon a zapínací prúd ovládaných zariadení. Neodporúča sa inštalovať za elektrické zásuvky; namiesto toho použite modely Shelly Wave 1 alebo Shelly Wave 1 PM.

Pokyny na párovanie:

  • Modul má tlačidlo „S“, funkčné tlačidlo.
  • Na spárovanie, odstránenie alebo obnovenie továrenských nastavení použite po zapnutí zariadenia tlačidlo „S“.
  • Stlačte a podržte tlačidlo „S“, kým sa stavová LED dióda nerozsvieti na modro pre párovanie. Ďalším dlhým stlačením (najmenej 2 sekundy) sa spustí párovanie/odstránenie.

Testované Z-Wave huby:

  • Domáci asistent
  • Domáce centrum 3
  • Jeedom
  • Domácky
  • Inteligentné veci
  • Hubitat

Špecifikácie:

  • Napájanie : 240 V striedavého prúdu
  • Výstup : Suchý kontakt
  • Maximálny prúd : 230 V AC 8 A (odporová záťaž), 30 V DC 5 A (odporová záťaž)
  • Spotreba energie v pohotovostnom režime : 0,3 W
  • Komunikačný protokol : Z-Wave 800
  • Frekvencia Z-Wave : 868,4 MHz (EÚ)
  • Dosah : Až 40 metrov v interiéri (steny a podlahy môžu znižovať dosah)
  • Inteligentný štart : Áno
  • Šifrovanie S2 : Áno
  • Funkcia opakovača Z-Wave : Áno
  • Bezdrôtové aktualizácie firmvéru : Áno
  • Prevádzková teplota : -20 až +40 °C
  • Rozmery : 29 x 35 x 16 mm
  • Hmotnosť : 29 g

Inštalácia:

  • Vhodné do štandardných montážnych krabíc, ale na urýchlenie inštalácie sa odporúčajú hlboké montážne krabice.
  • Možno namontovať na DIN lištu pomocou adaptéra (predáva sa samostatne).

Poznámka : Rovnako ako iné inteligentné relé, aj tento modul vyžaduje na prevádzku fázové aj nulové vodiče.
